光造形とは

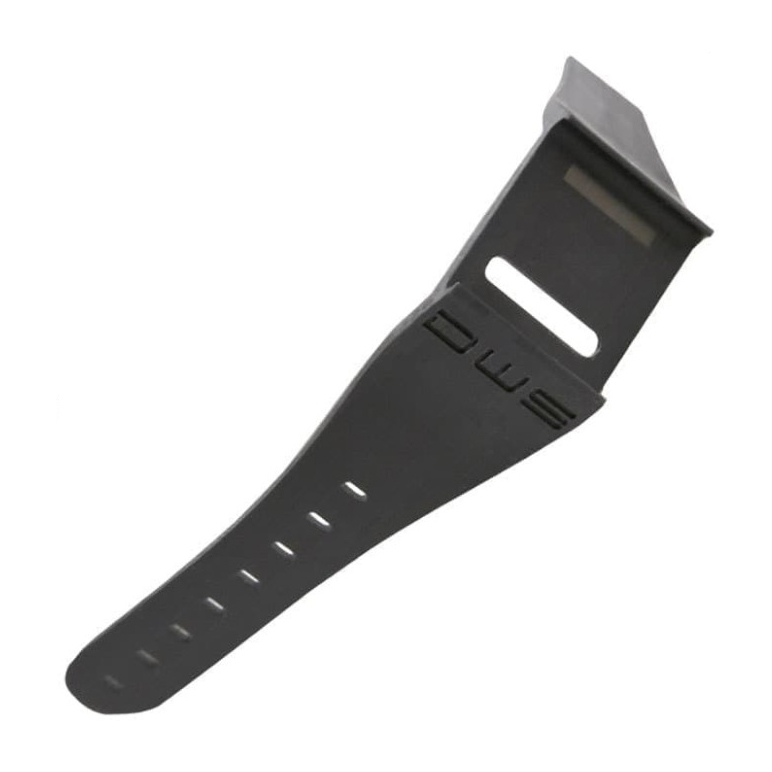

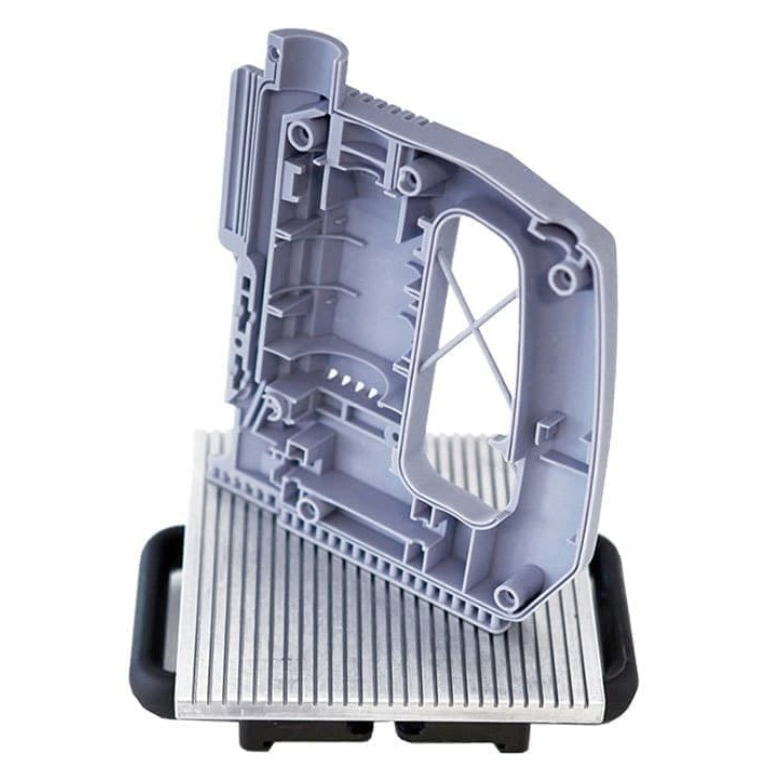

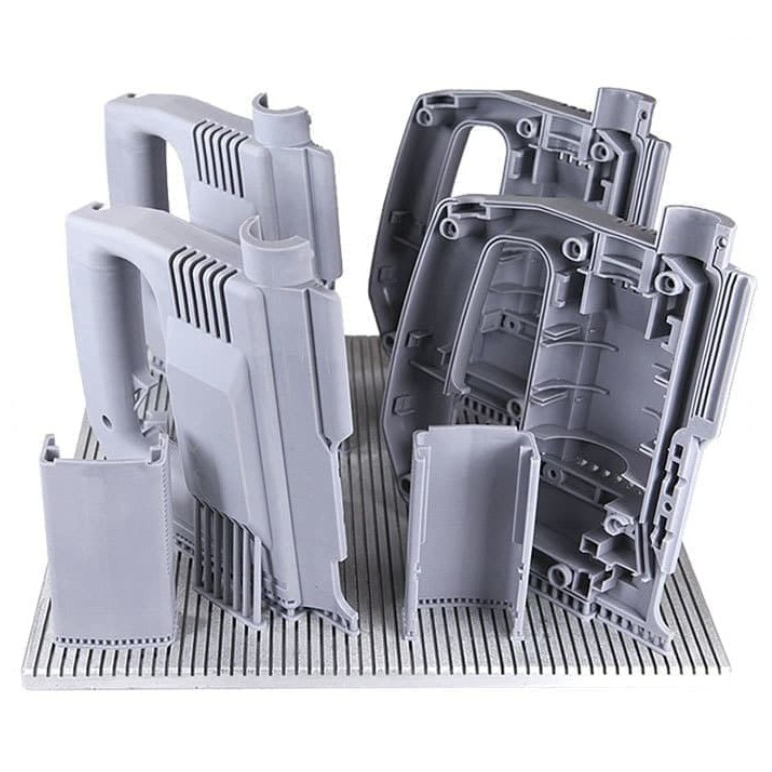

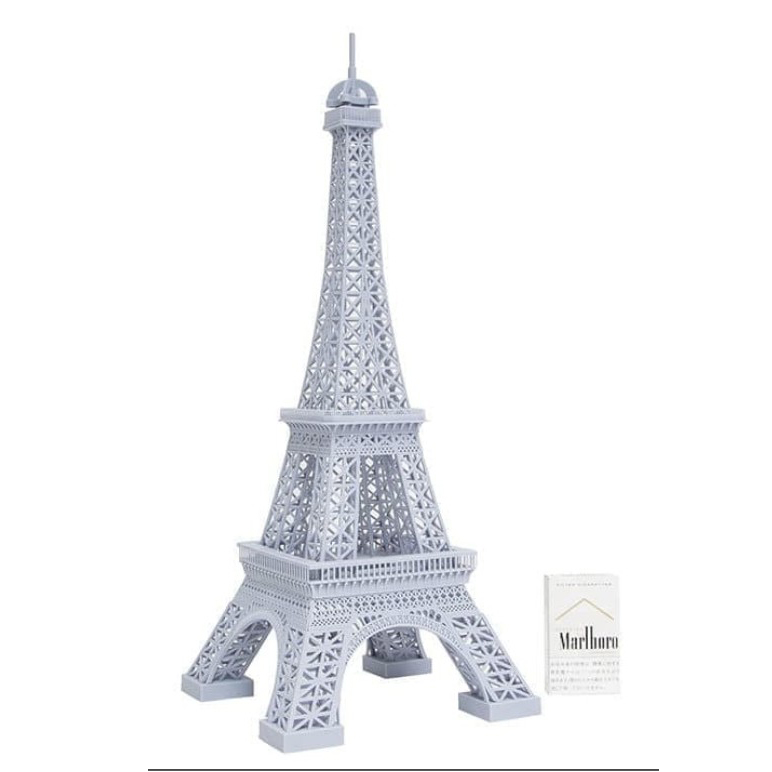

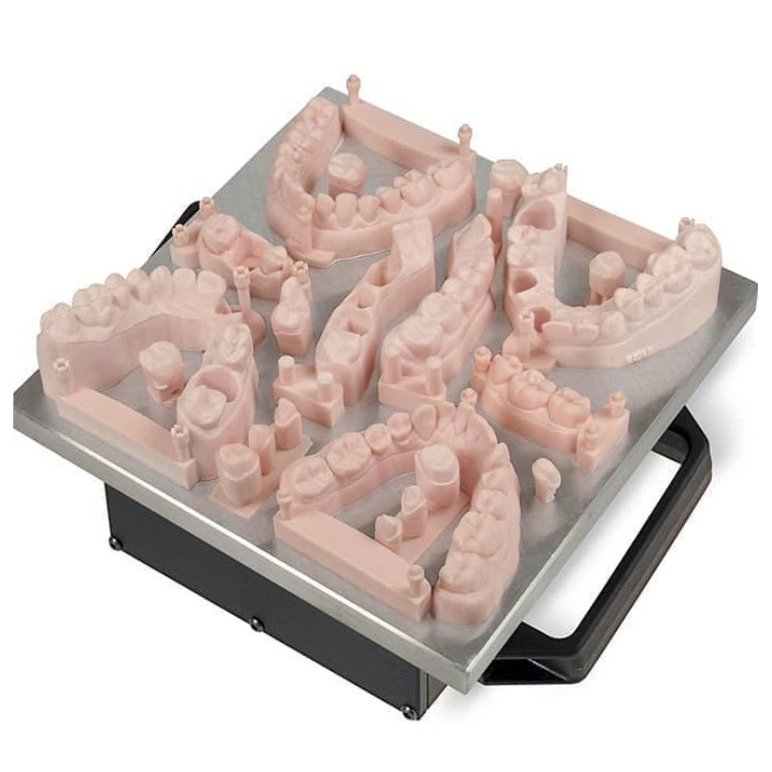

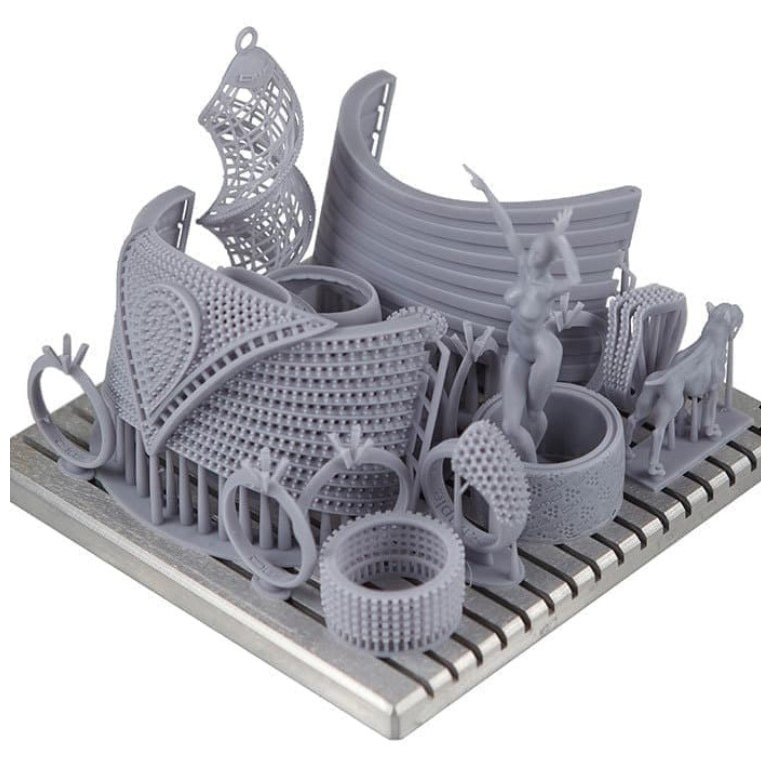

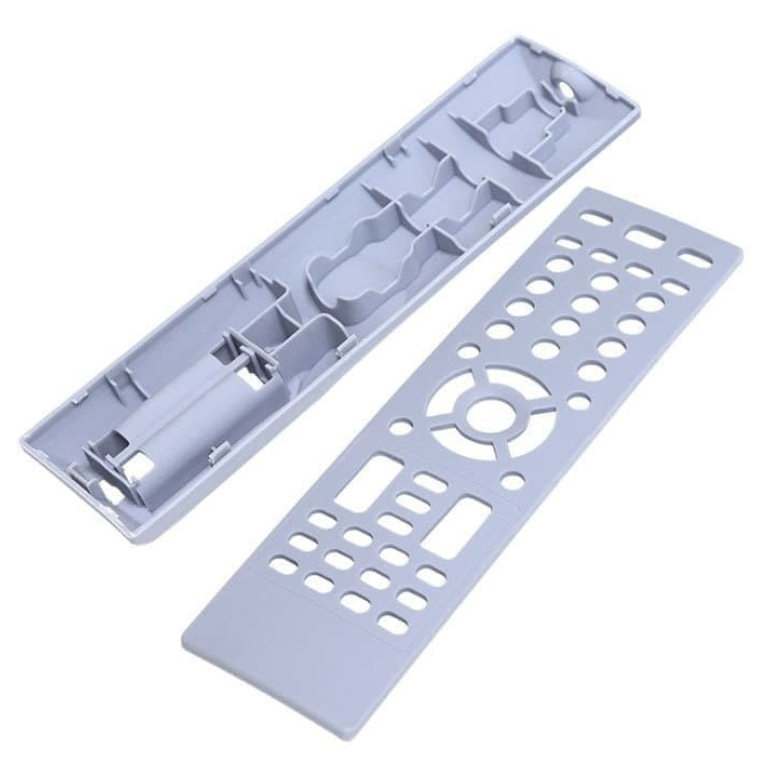

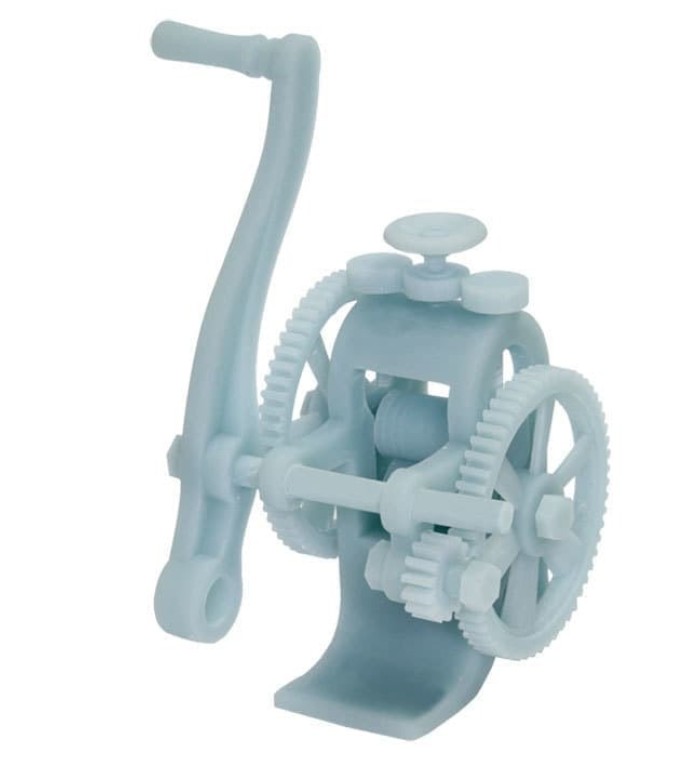

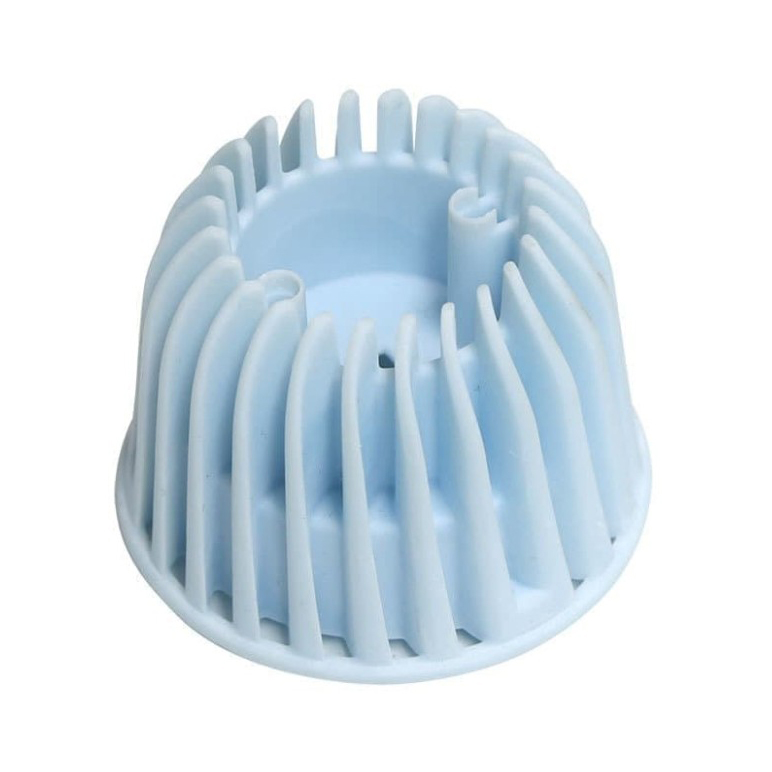

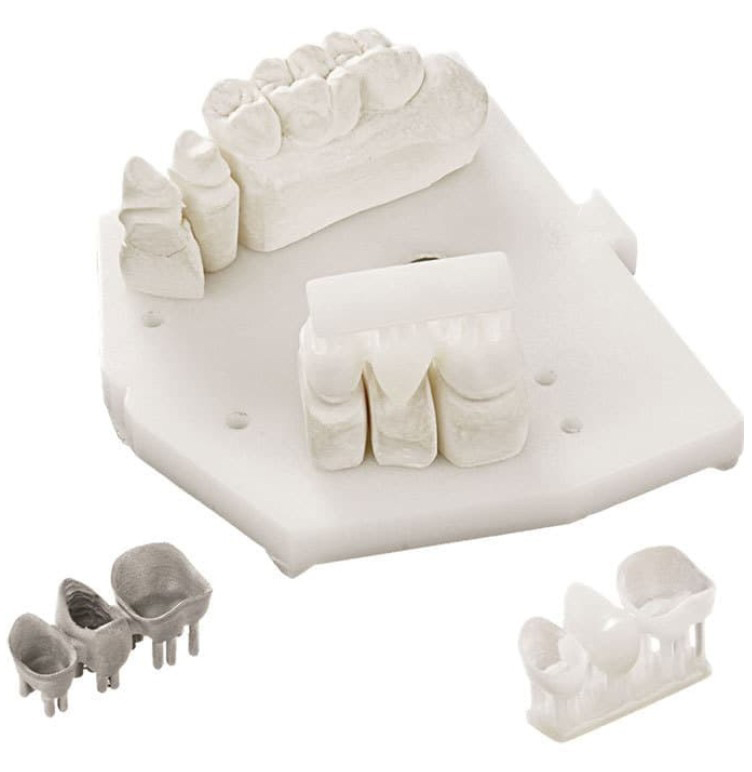

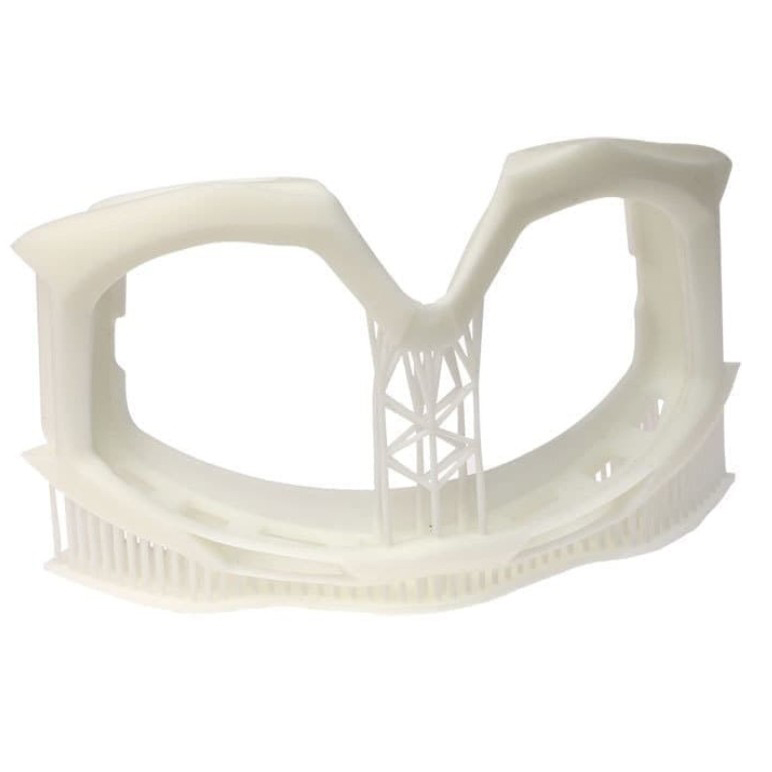

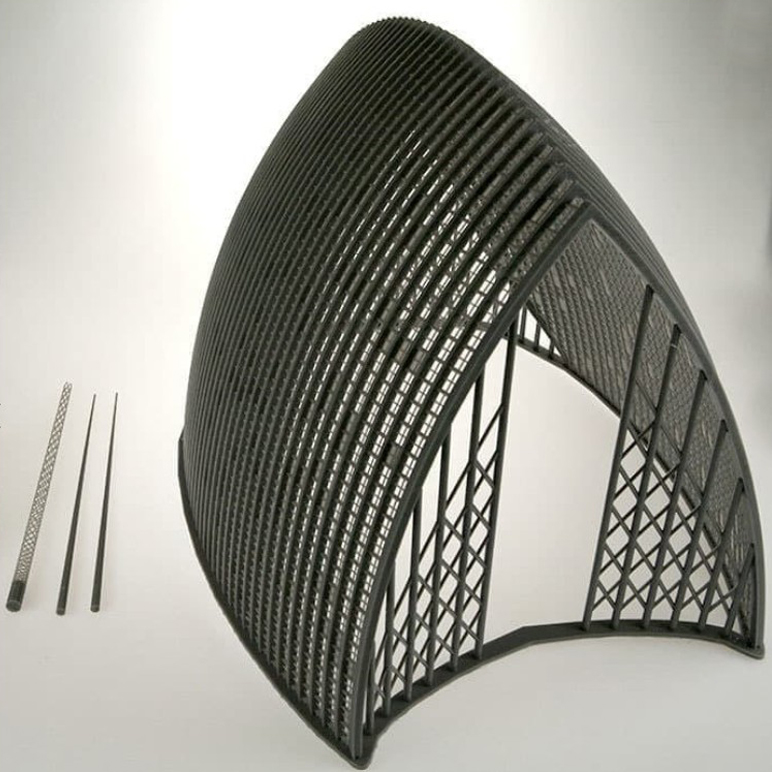

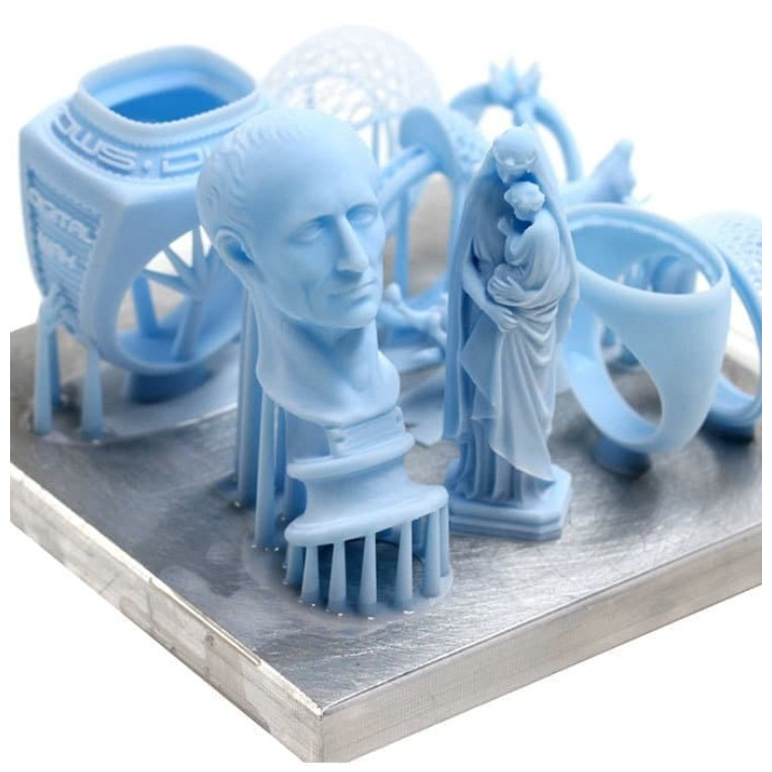

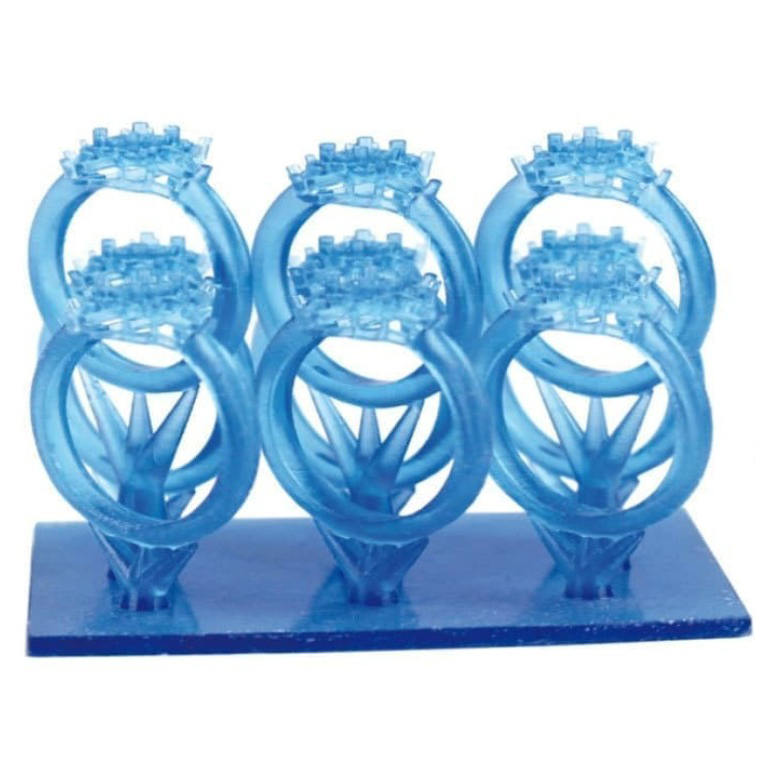

DWS社の光造型機で出力した樹脂サンプルです。
クリックすると拡大します。

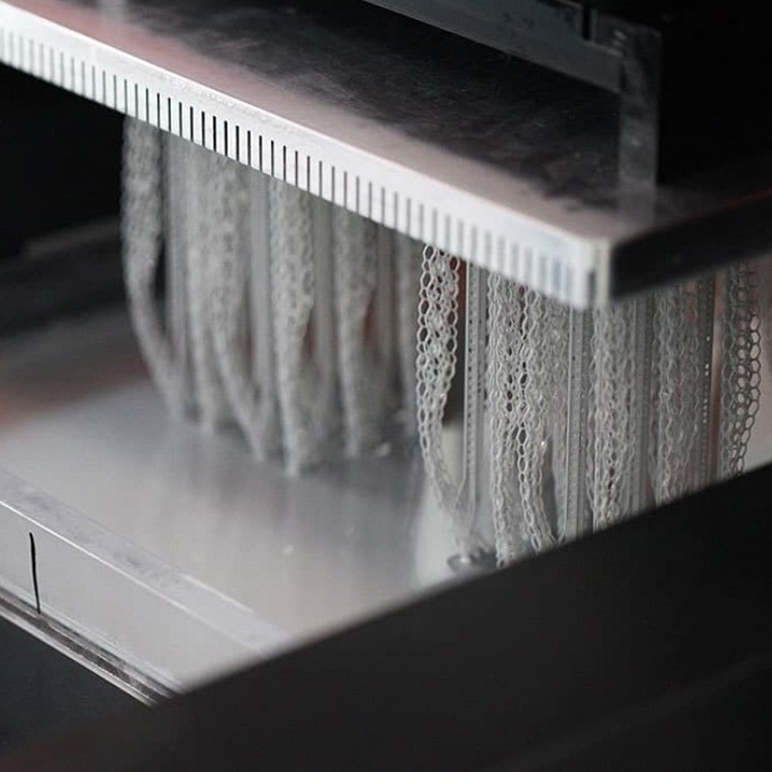

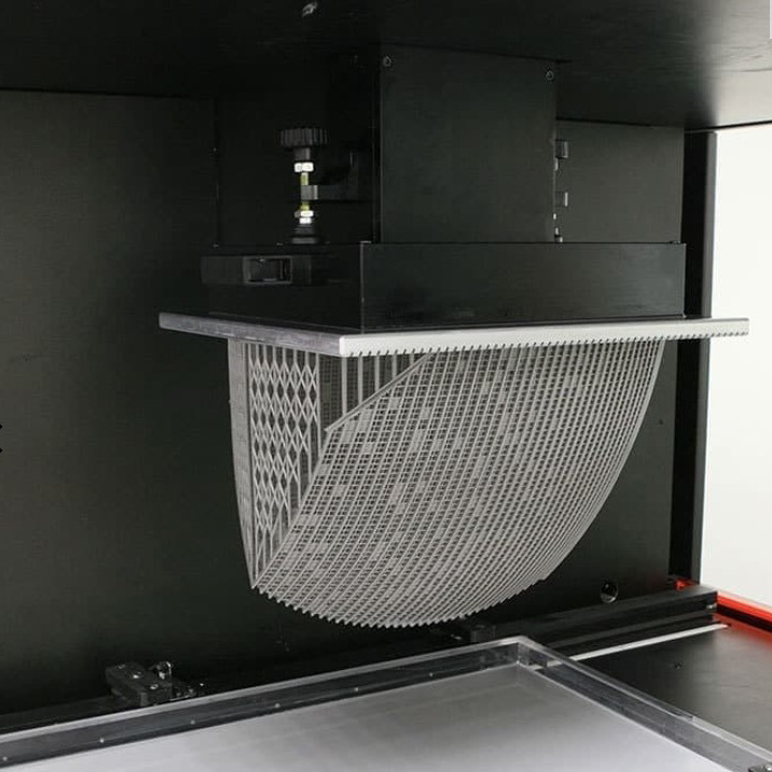

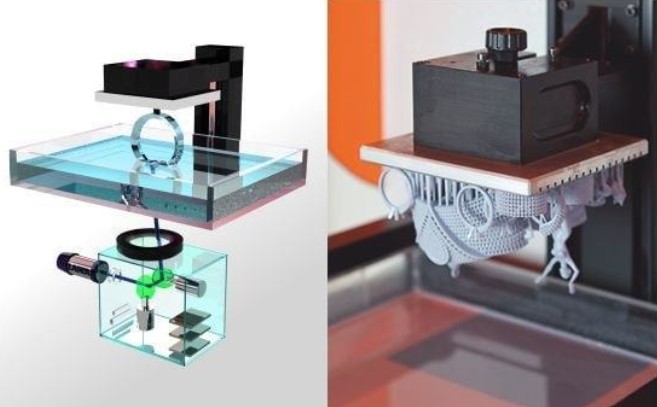

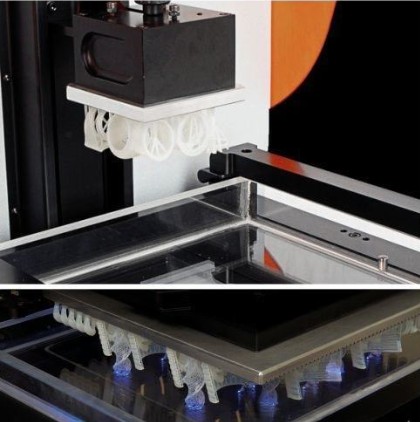

ガルバノミラー・吊り上げ方式・ブルーエッジレーザーが可能にする最高の造型クオリティー
DWS機の特筆すべき特徴は「ガルバノミラー」「吊り上げ式」「ブルーエッジレーザー」の３つです。
ガルバノミラー：レーザーをミラーに反射させて照射します。
照射機が動かないので振動が起こらず、振動による積層目のズレが出ません。
ガルバノやレーザーについては、詳しくはこちらをご覧ください。
なめらかな表面と繊細なディティール
従来の機種では、出力表面は積層目で段々になってしまい、出力後に表面を仕上げなくてはなりませんでした。
仕上げられない隙間や凹凸があるデザインや、仕上げると形が変わってしまうような繊細なデザインは不向きでした。
DWSの造形は積層目がほとんど無いため、表面の仕上げが必要ありません。

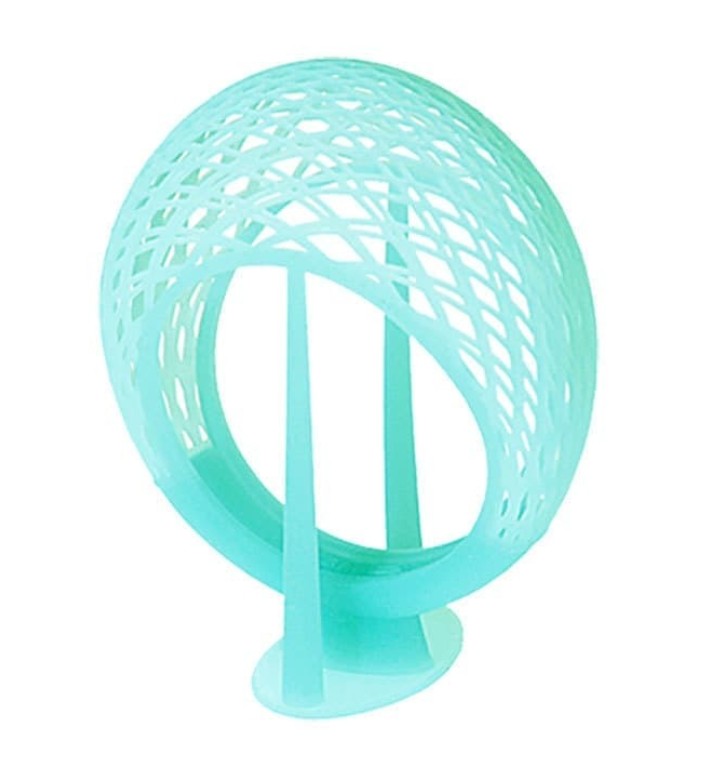

右のようなデザインの出力も可能になりました。
サンプル写真をクリックすると拡大します。

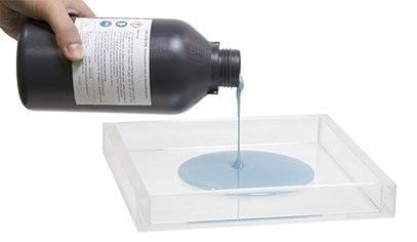

樹脂の種類

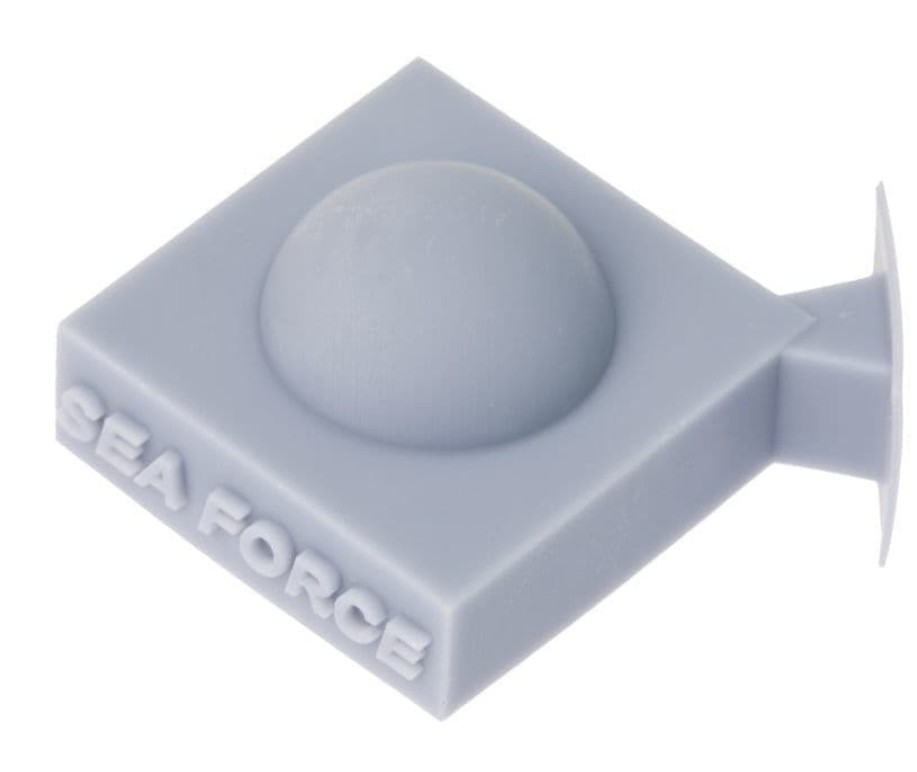

精密モデリング用樹脂（DL260）

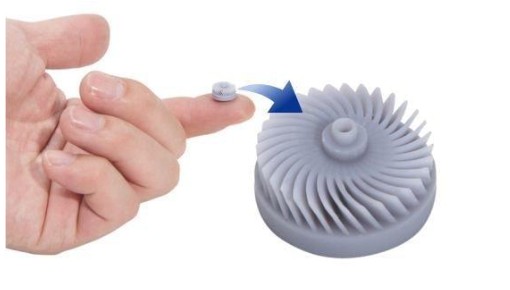

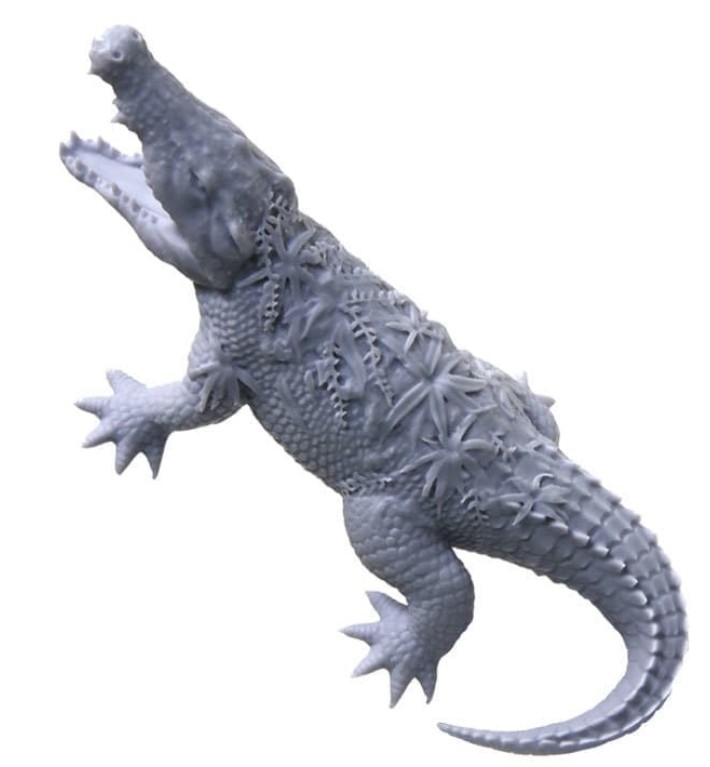

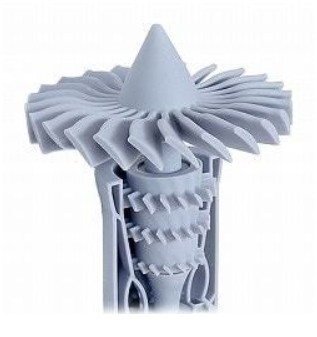

複雑・繊細な形状も忠実に再現。

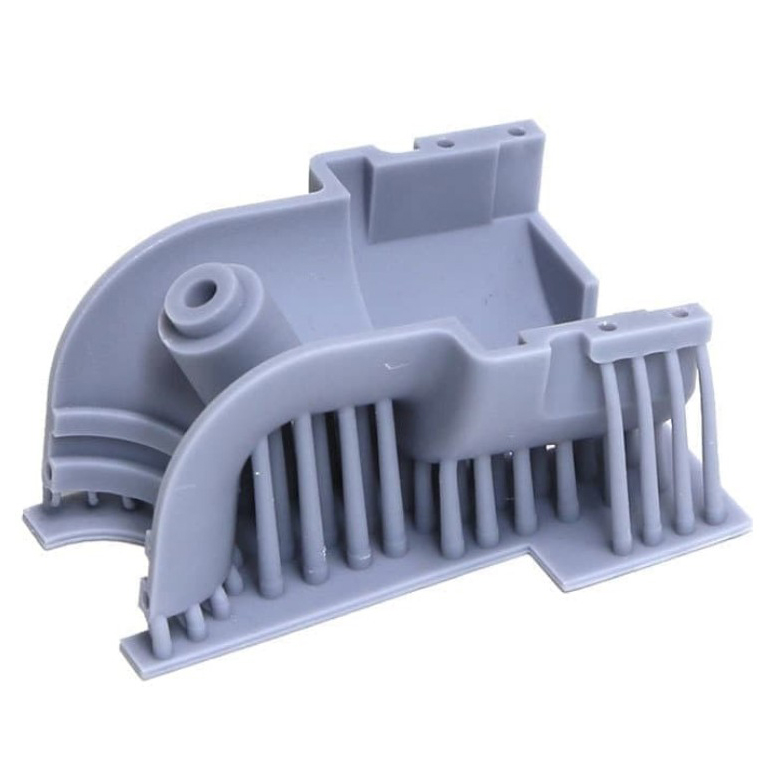

精密モデリング用樹脂で出力したモデルは、造型による段差が非常に小さいので、精密パーツサンプルの出力に適しています。

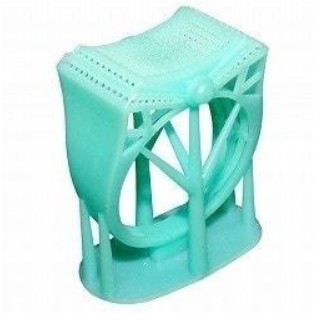

ダイレクト鋳造用樹脂（DC550）

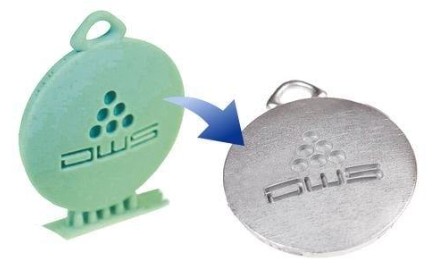

直接鋳造が可能なダイレクト鋳造樹脂DC550は、ロストワックスと同じようにすぐに鋳造が出来るため、従来の製造工程を大幅に短縮。
ゴム型が不要なため、入り組んだデザインのジュエリー製作も可能になります。
アメリカで行われた光造型シンポジウムでは総合評価で世界一に輝きました。
耐熱樹脂（DM220）
耐熱性（180～200℃）と表面の綺麗さを兼ね備えた樹脂です。熱を持つ機械にテスト模型として取り付ける事が可能です。
ゴム系樹脂（GM08）

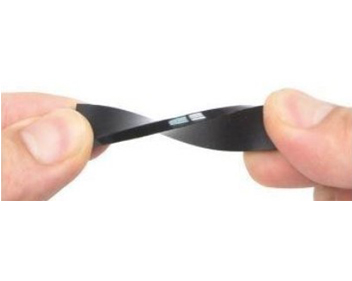

硬いゴムのような素材で、曲げる・反らす事ができます。（伸びません）
透明樹脂（DL370）
従来より透明度があり、PPの様な靱性を備えた樹脂です。研磨すると写真のような透明度が出ます。
造形樹脂一覧
目的に合わせて樹脂を選択できます。
３機種の造形機で樹脂を交換しながら造形しています。その為、お客様の希望日に合わせて造形できない場合もございます。納期は目安です。
造形機で出力したモデルはあくまで試作用・原型用です。製品としてのご使用は破損を招くためお控え下さい。

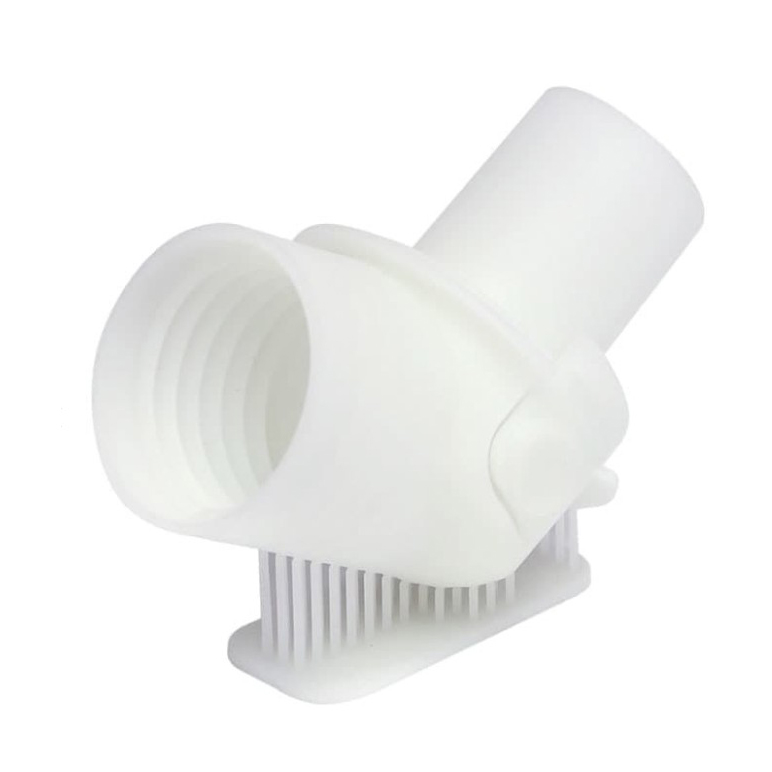

AB001 ABSライク
ABSライク樹脂材料。白とグレーの２種類。
ABSのように多少靭性があるため、嵌め殺しの爪などを含むパーツには特に有効です。
| 型式 | 用途 | 樹脂色 | 価格 | 納期 |
|---|---|---|---|---|
| AB001 | 試作、治具 | 白・灰色 | 1mm³ ¥11 |
3〜5日 営業日程度 |

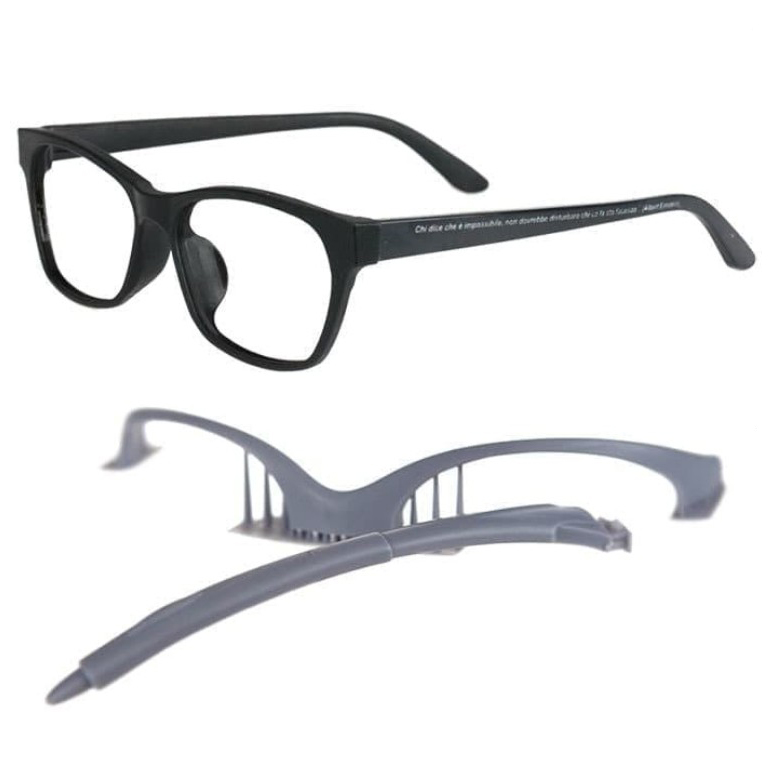

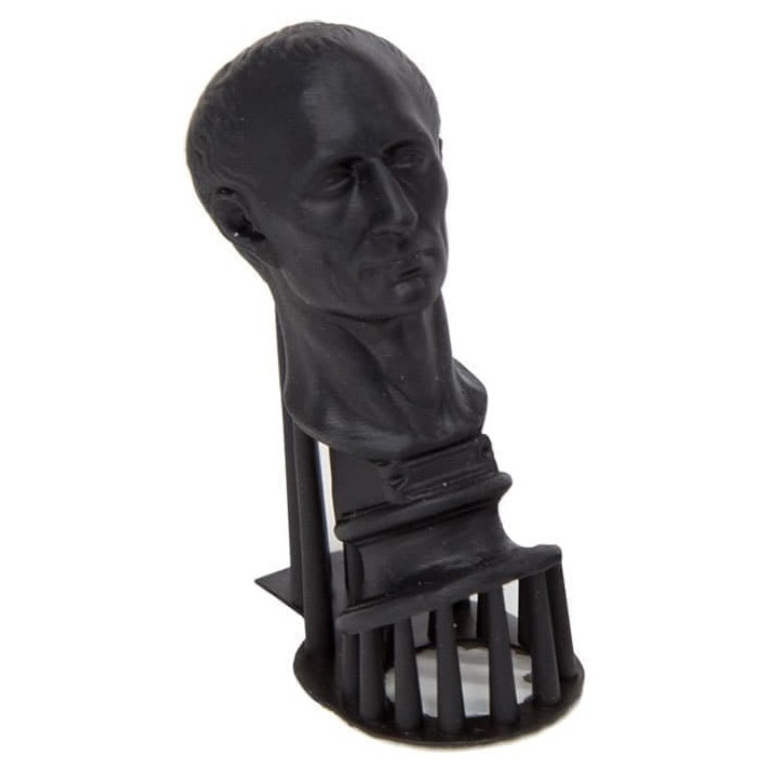

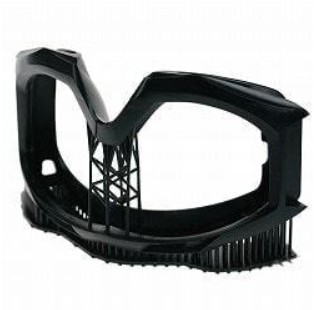

DL380 PPライク
PPライクのブラック樹脂材料。
コネクターパーツ、板形状のモデル、カバー部分のモデルなどPPの様な材料が必要な場合に有効です。
色味にブラックを採用する事により、表面精度や細部の再現精度を確認しやすくなっています。
| 型式 | 用途 | 樹脂色 | 価格 | 納期 |
|---|---|---|---|---|
| DL380 | 試作、治具 | 黒 | 1mm³ ¥11 |
3〜5日 営業日程度 |

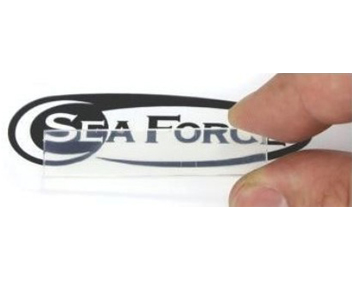

DL370 PPライク
PPライクのクリア樹脂材料。
コネクターパーツ、板形状のモデル、カバー部分のモデルなどPPの様な材料が必要な場合に
有効です。
色味がクリアで、より製品に近いモデルを作る事が可能。
| 型式 | 用途 | 樹脂色 | 価格 | 納期 |
|---|---|---|---|---|
| DL370 | 試作、治具 | 半透明 | 1mm³ ¥11 |
3〜5日 営業日程度 |
DL260 試作原型用樹脂
樹脂の中で、特に表面精度が高い樹脂。
セラミック成分入りの材料を、更に硬化深度を深く調整する事により、最高の表面精度を再現。
樹脂の色が灰色で陰影が見やすく、複雑な形状の確認に最適。
フィギュアや精密パーツなど、後工程の表面処理が難しいモデルに最適。
| 型式 | 用途 | 樹脂色 | 価格 | 納期 |
|---|---|---|---|---|
| DL260 | 試作、原型 | グレー | 1mm³ ¥11 |
3〜5日 営業日程度 |

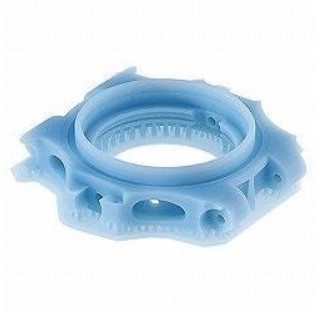

DM210 成型用樹脂
表面精度を重視した、試作向け樹脂材料。
セラミック成分入り。
精密な機械部品、コネクター、特殊医療器具など、繊細な造形が不可欠
なモデルに有効です。
| 型式 | 用途 | 樹脂色 | 価格 | 納期 |
|---|---|---|---|---|
| DM210 | 試作、冶具、原型 | 水色 | 1mm³ ¥11 |
3〜5日 営業日程度 |

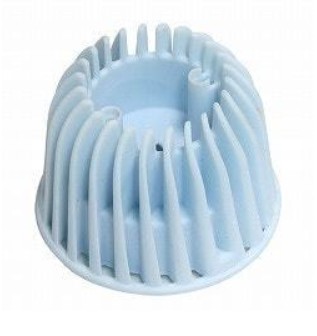

DM220 耐熱樹脂
耐熱性を重視した樹脂。
セラミックを多く含有させ、180〜200℃という、3Dプリンター材料では異例の耐熱性を持たせる事に成功した特殊樹脂材料です。
モデルをそのまま、熱を持つ場所に組み込んで使用する事が可能です。
| 型式 | 用途 | 樹脂色 | 価格 | 納期 |
|---|---|---|---|---|
| DM220 | 試作、冶具 | 水色 | 1mm³ ¥11 |
3〜5日 営業日程度 |

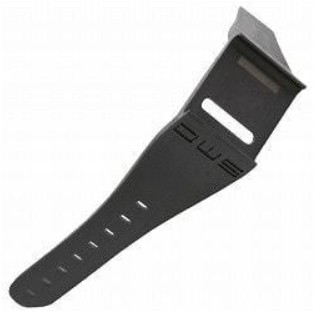

GM08 ゴムライク
ゴムライク樹脂材料。
防水パッキン、スイッチ、グリップなど、ゴムの様なモデルが必要な場合に有効です。
色味はブラックと半透明の２種類。
| 型式 | 用途 | 樹脂色 | 価格 | 納期 |
|---|---|---|---|---|
| GM08 | 試作 | 黒・半透明 | 1mm³ ¥11 |
3〜5日 営業日程度 |

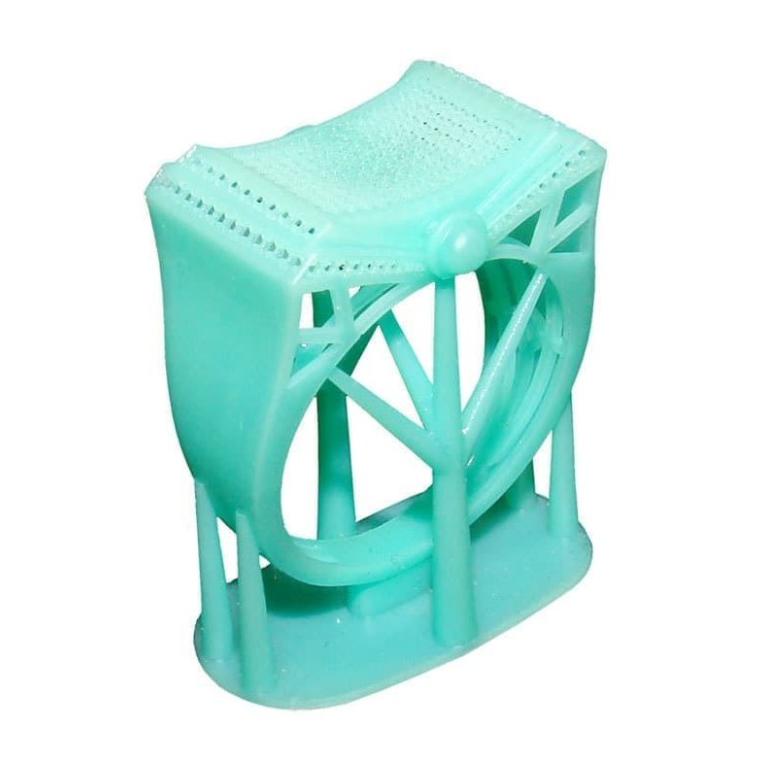

DC550 鋳造用樹脂
ワックス成分入りの、ダイレクト鋳造用樹脂材料。
ロストワックスの様に石膏鋳造が可能です。
ジュエリー等、小ロットで繊細な金属製品が必要な場合に有効です。
※金種によりダイレクト鋳造に対応出来ない場合がございます。
※鋳造性は、各業者が使用している石膏との相性に左右されます。
| 型式 | 用途 | 樹脂色 | 価格 | 納期 |
|---|---|---|---|---|
| DC550 | ダイレクト鋳造 | 薄緑 | 1mm³ ¥11 |
3〜5日 営業日程度 |
樹脂一覧表
| 型式 | 写真 | 色 | 表面 硬さ |
耐熱 | エッジ | 造型 精度 |
鋳造性 | 表面の 綺麗さ |
大物造形 の適応性 |
樹脂 強度 |
弾力性 | 透明性 | トレイの 寿命 |
造形後 2次硬化 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AB001 |  |
白色 | 少し 硬い |
○ | ○ | ○ | × | ○ | ◎ | ○ | ○ | △ | ○ | 無し |
| DL380 |  |
透明 | 硬い | △ | ○ | ○ | × | ○ | ○ | ◎ | ○ | ◎ | ○ | 無し |
| DL370 |  |
透明 | 硬い | △ | ○ | ○ | × | ○ | ○ | ◎ | ○ | ◎ | ○ | 無し |
| DL260 |  |
灰色 | 凄く 硬い |
○ | ◎ | ○ | × | ◎ | ◎ | ○ | × | × | ◎ | 無し |
| DM210 |  |
薄水色 | 凄く 硬い |
○ | ◎ | ◎ | × | ◎ | ○ | ○ | × | ○ | ○ | 無し |
| DM220 |  |
濃水色 | 凄く 硬い |
◎ | ◎ | ◎ | × | ◎ | ○ | △ | × | × | ○ | 無し |
| GM08B |  |
灰色 | 凄く 柔かい |
× | × | × | × | × | × | ○ | ◎ | × | × | 必要 |
| DC550 |  |
黄緑色 | 柔かい | × | △ | △ | ◎ | ○ | △ | × | ○ | ○ | △ | 必要 |
3Dデータ出力の価格・納期
繁忙期等の依頼の集中している時期や、ご依頼の量が多い、展示会等で造形機を稼働させられない場合、納期がずれ込むことが予想されます。
出力後の加工がある場合（鋳造や磨き等）は、別途で料金とお時間をいただきます。
下記の例はあくまで 例に対しての価格・納期となります。形状が似ていても体積が異なれば出力代は様々ですので、ご使用のCADソフトで体積をご確認ください。

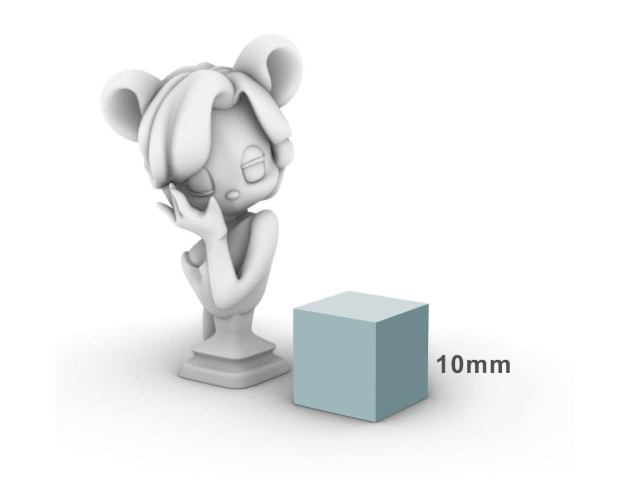

出力代の計算方法
1立方ミリメートル(㎣)あたり 11円
※ただし、5,500円未満の質量のものは最低工賃として一律5,500円を頂戴しております。
- 小数点第一位の数字は切り下げます。
- データ作成の料金に関しては、可否も含めて要相談とさせていただきます。
質量割引
造形物の質量が一定以上の場合、以下の割引率を適用させていただきます。
| 質量(mm立方) | 割引率 |
|---|---|
| 1000 〜 1999 | 10% |
| 2000 〜 2999 | 20% |
| 3000 〜 3999 | 30% |
| 4000 〜 4999 | 40% |
| 5000 〜 5999 | 50% |
| 6000 〜 6999 | 50% |
| 7000 〜 7999 | 50% |
| 8000以上 | 50% |
出力金額事例

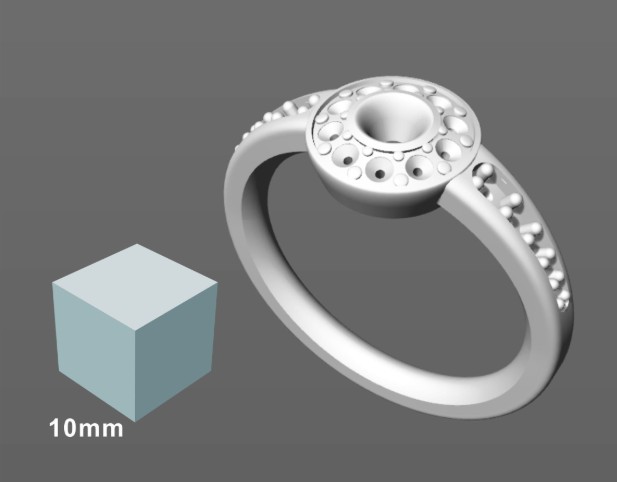

リング
￥5,500
期間…3～4営業日

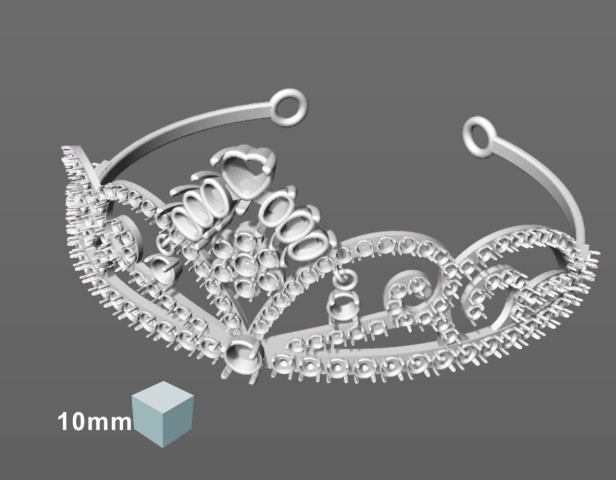

ティアラ
￥65,945
期間…4～5営業日

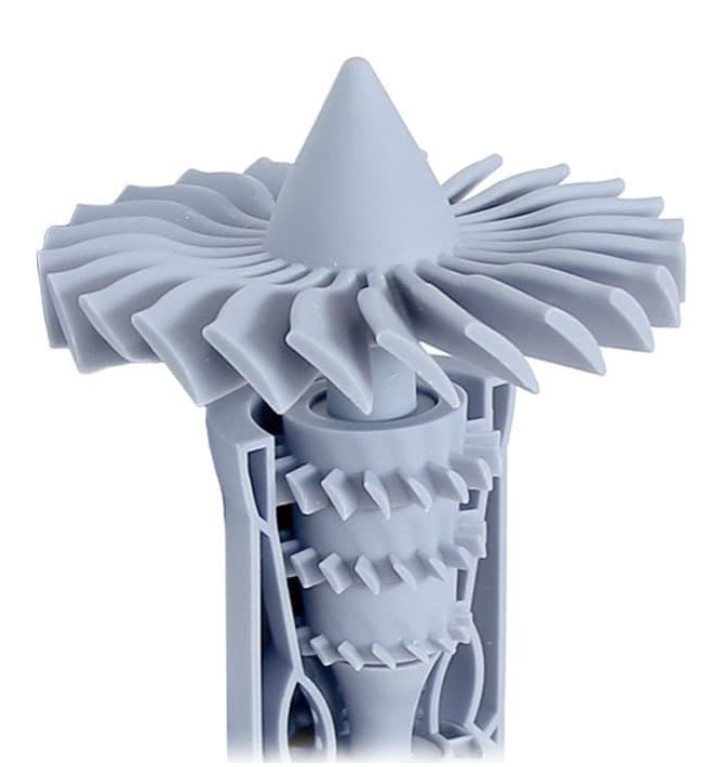

エンジンパーツ模型
￥82,830
期間…4～5営業日

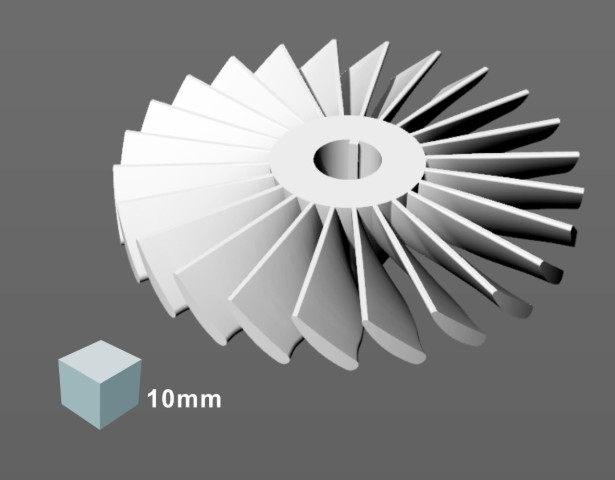

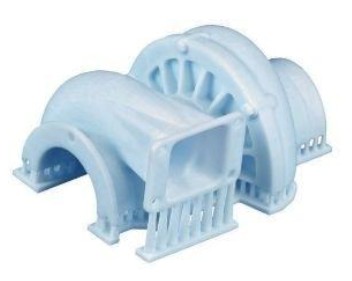

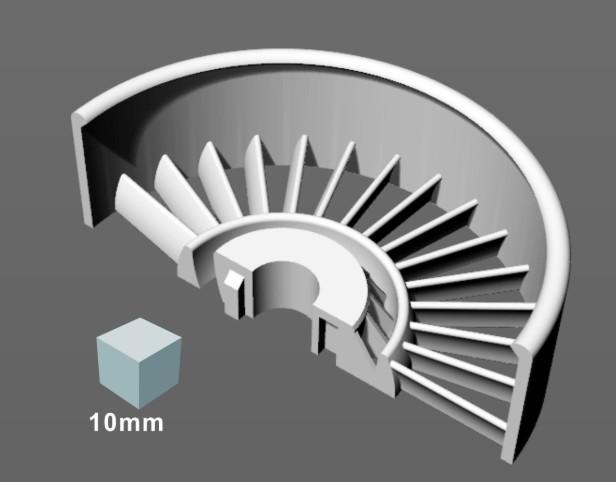

ファン模型
￥122,100
期間…5～6営業日

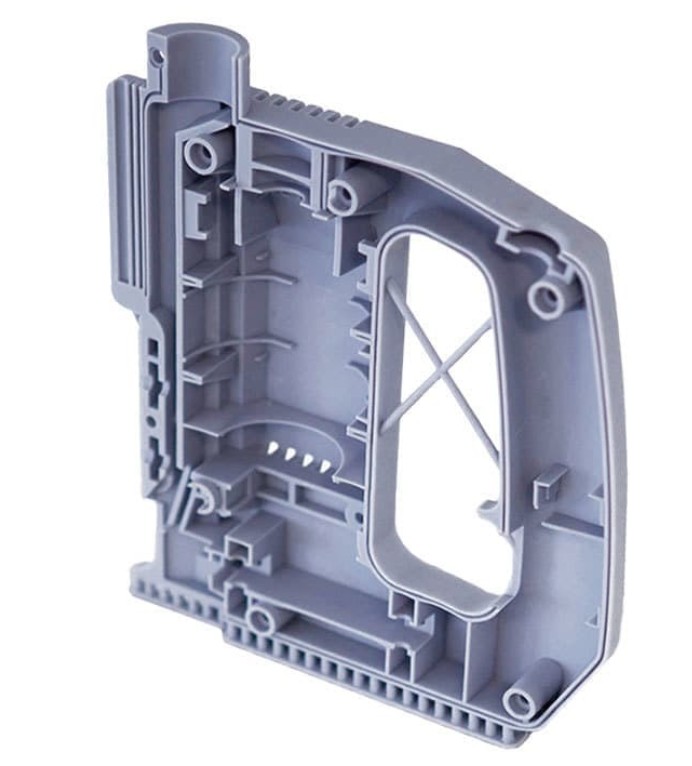

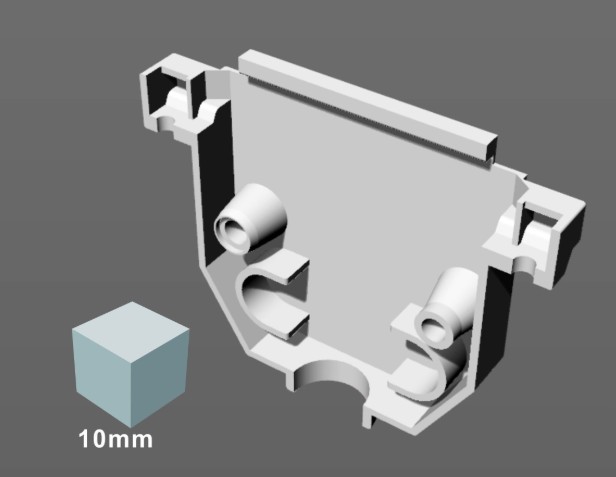

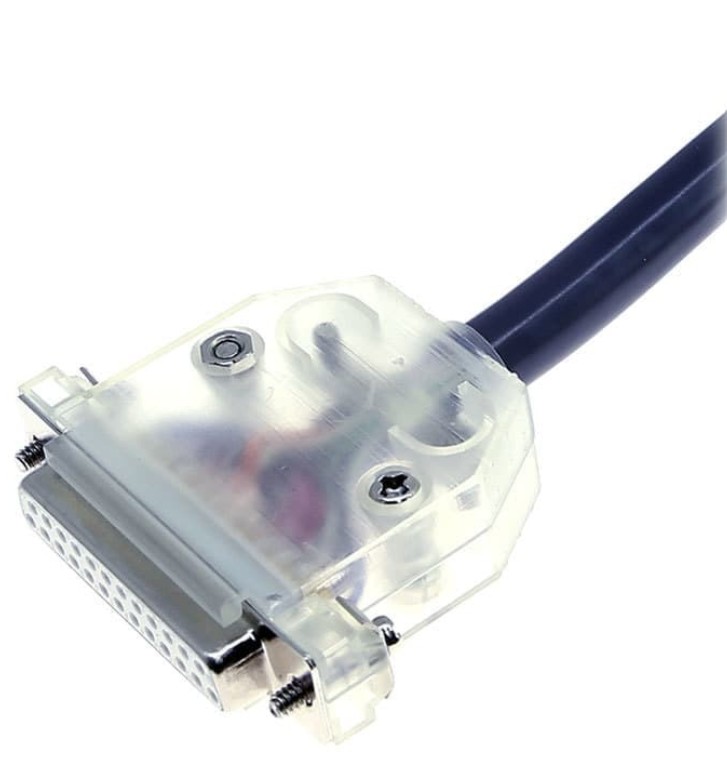

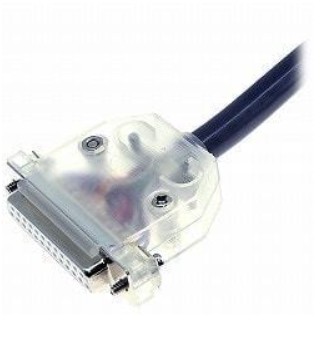

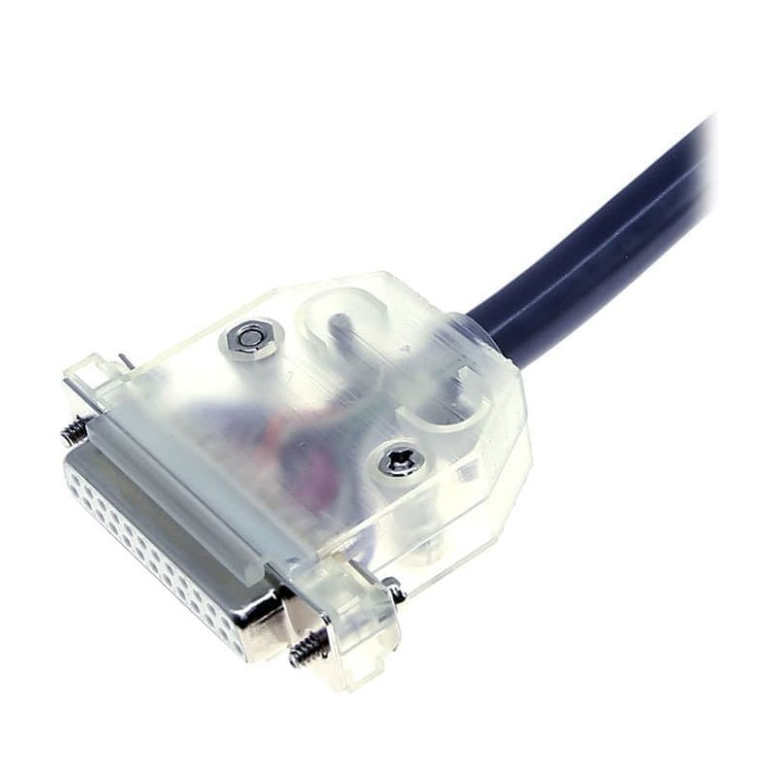

ケーブルコネクター
￥24,728
期間…3～4営業日

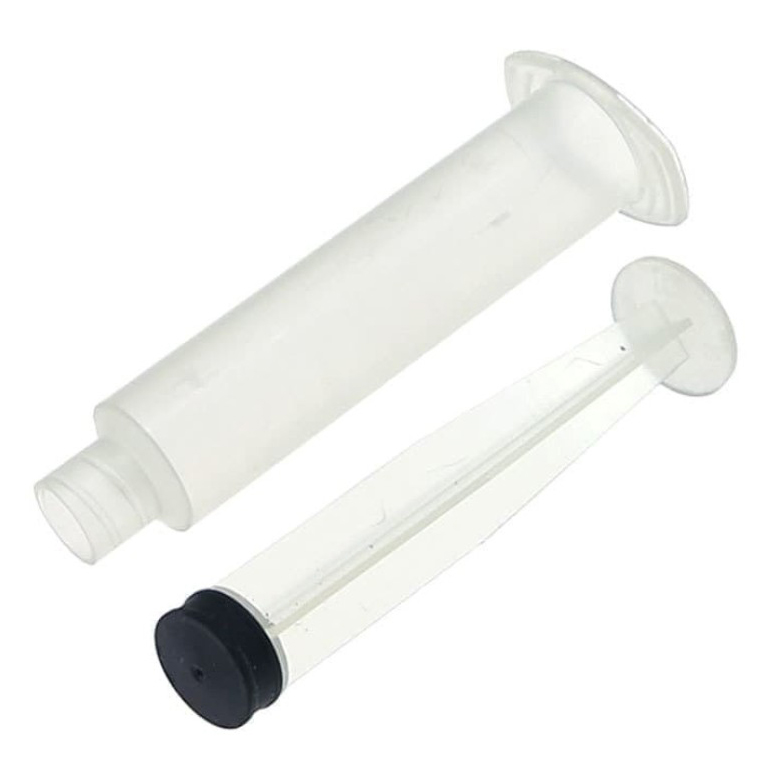

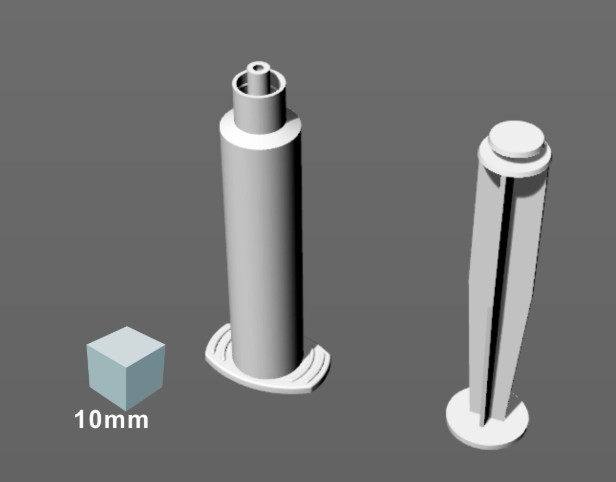

注射器セット
②￥17,820 × 10％引き ＝ ￥16,038
①￥22,264 ＋ ②￥16,038 ＝ ￥38,302
￥38,302
期間…4～5営業日

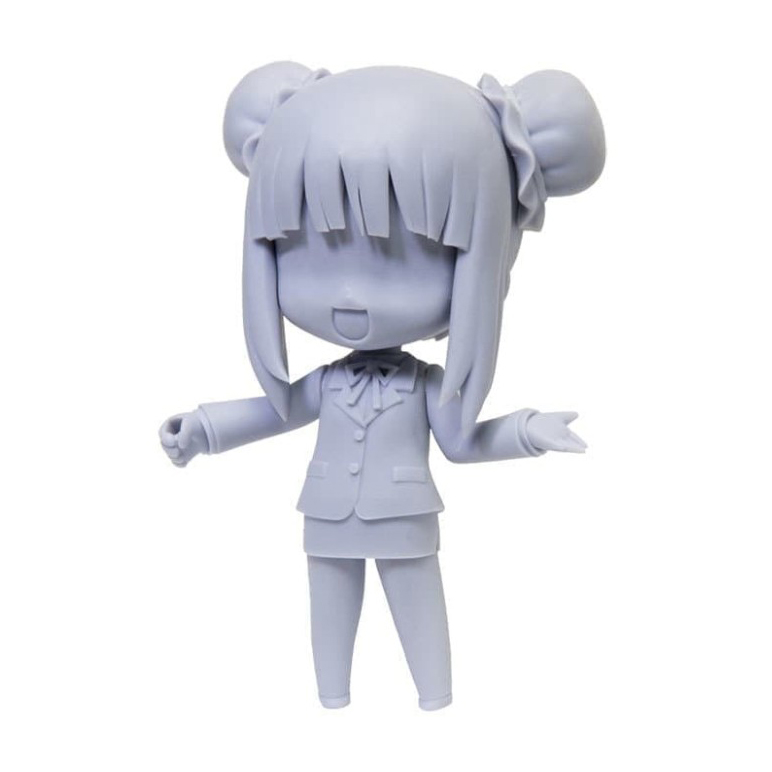

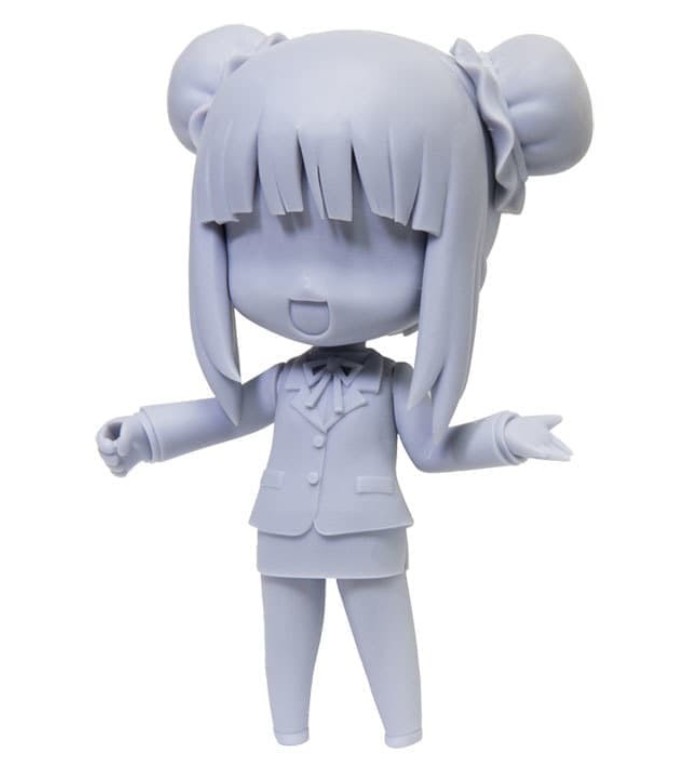

フィギュア
￥30,184
期間…4～5営業日

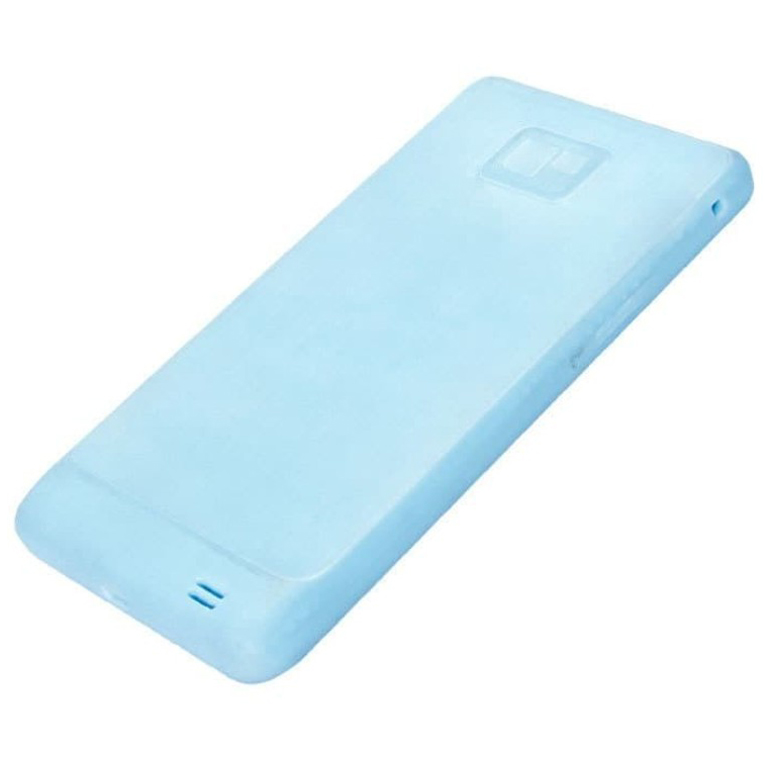

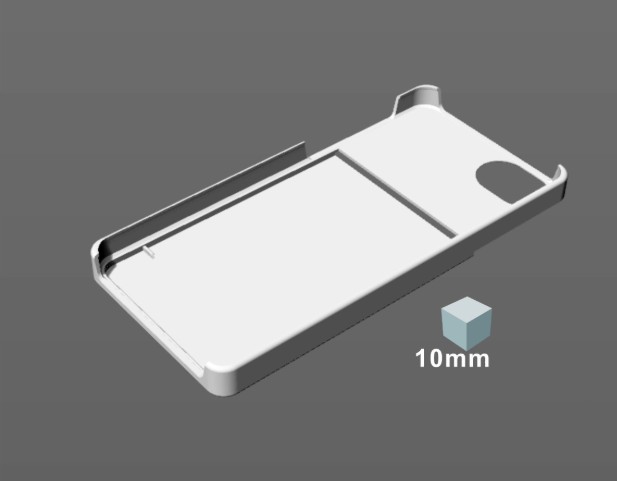

スマホケース模型
￥55,440
期間…5～7営業日

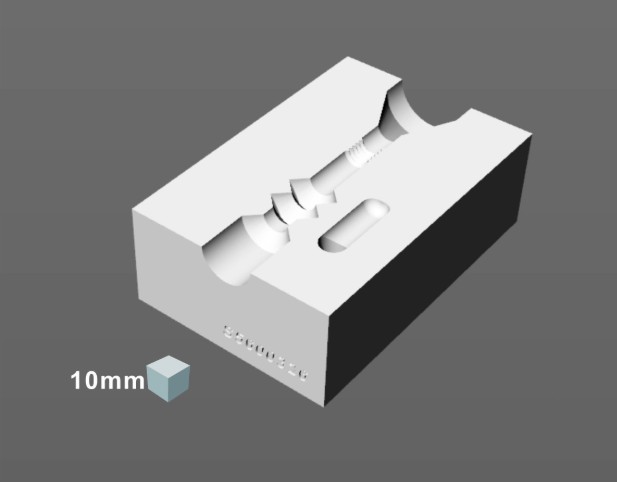

金型模型
￥552,750
期間…7～9営業日
3Dデータ制作ガイド
データ作成時の参考にしてください。
3Dデータ作成中は拡大表示しているためパーツや距離が大きく見えますが、
実寸が小さすぎるとディティールが出ない場合や、稼働中・後加工中に破損するリスクが高くなります。
ダイレクト鋳造ではなくゴム型で型取りしたい場合、ゴムが入るだけの溝幅が必要になりますので、記載の寸法よりも大きくする必要があります。
必要な寸法はデザインや構造によって異なりますので、担当者までお気軽にご相談ください。

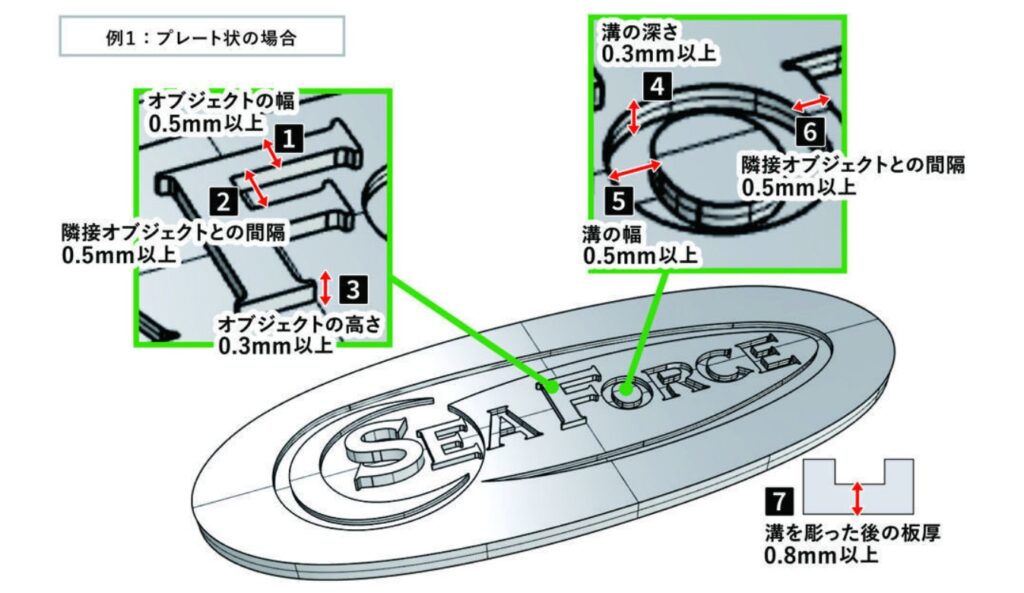

例 1：プレート状の場合
- オブジェクトの幅 0.5mm以上
- 隣接するオブジェクトとの距離 0.5mm以上
- オブジェクトの高さ 0.3mm以上
- 溝（凹み）の深さ 0.3mm以上 ※溝幅に対して深すぎると、溝の一部が埋まるおそれがあります。
- 溝の幅 0.5mm以上
- 隣接するオブジェクトとの距離 0.5mm以上
- 溝を彫った後の板厚 0.8mm以上 ※一番薄い部分で計測してください。

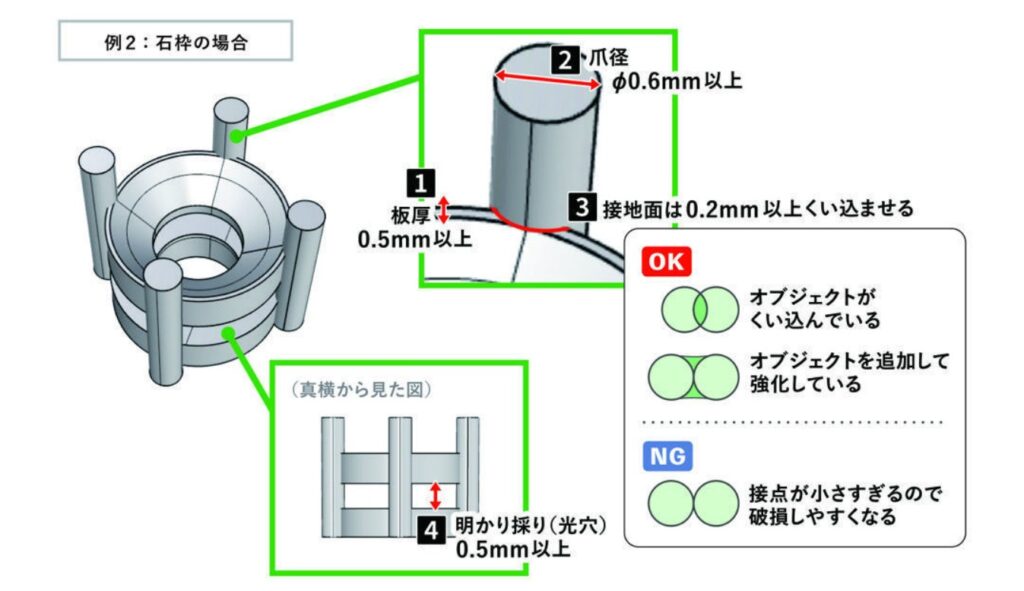

例 2：石枠の場合
- ベゼル部分の板厚 0.5mm以上上
- 爪の直径 φ0.6mm以上
- 接地面のくい込み 0.2mm以上 ※オブジェクトが大きい場合はくい込みを深くしてください。もしくは隙間を埋めるようなオブジェクトを追加してください。
- 採光部分の空き 0.5mm以上
3D加工事例

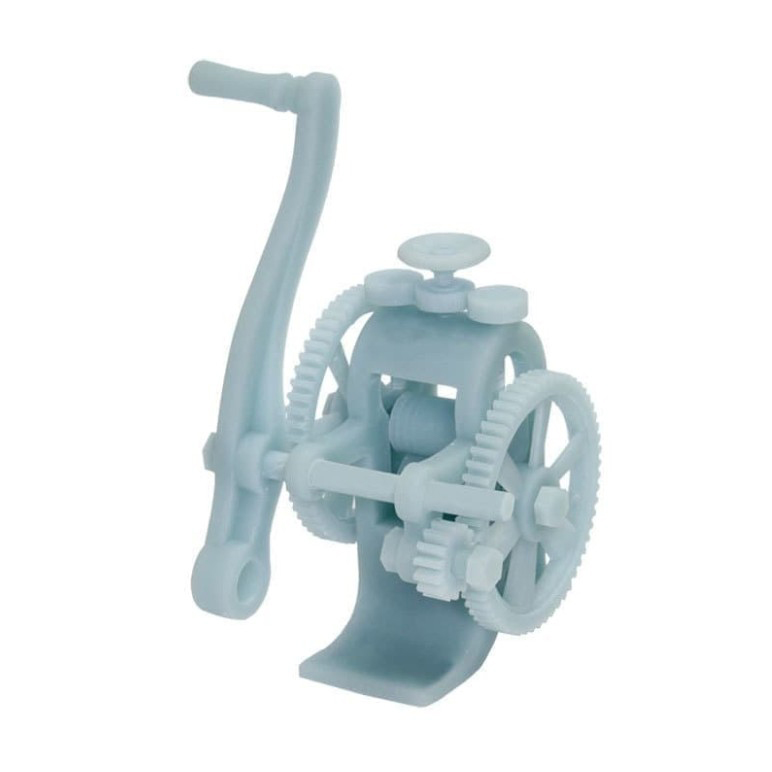

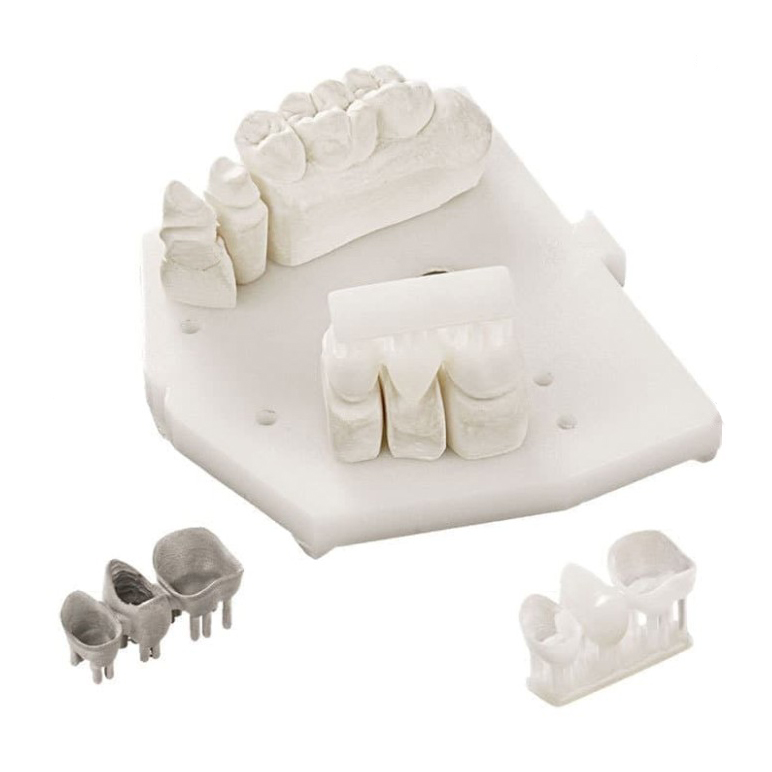

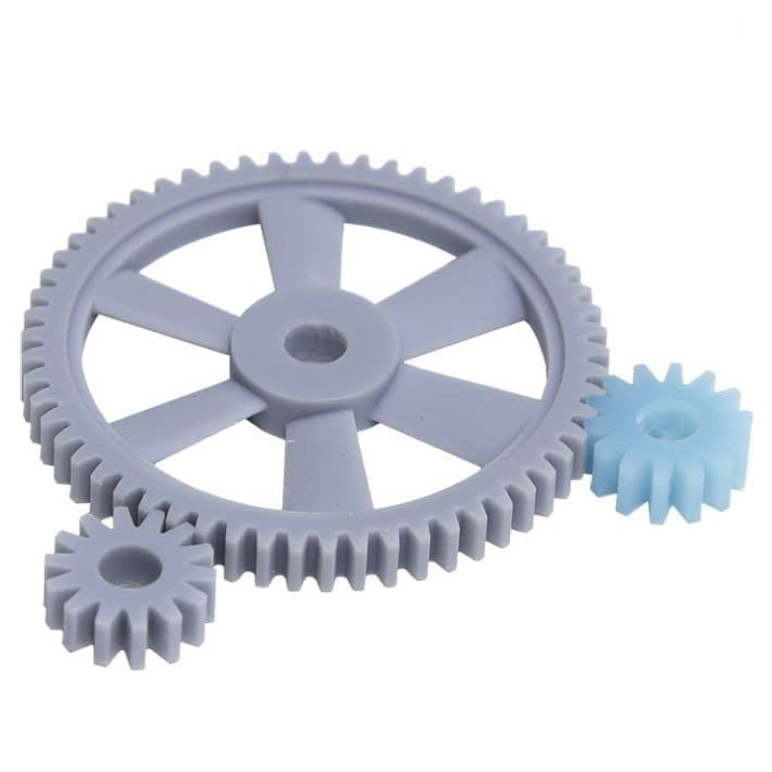

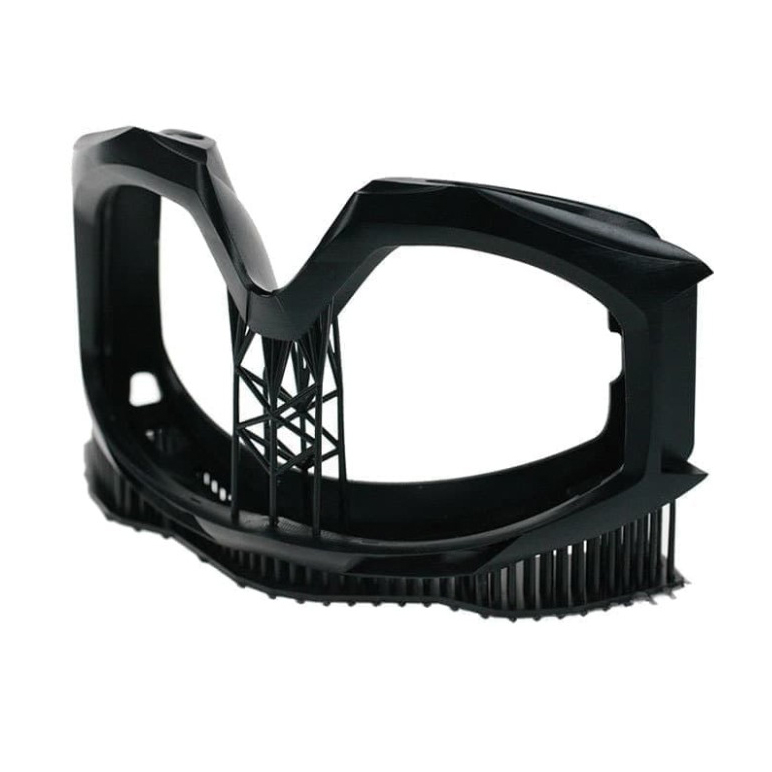

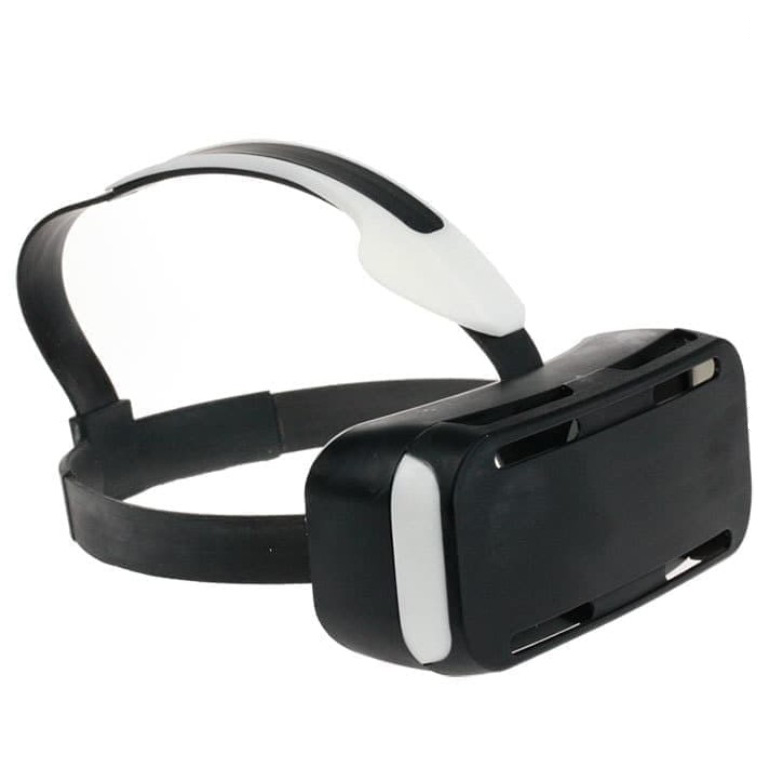

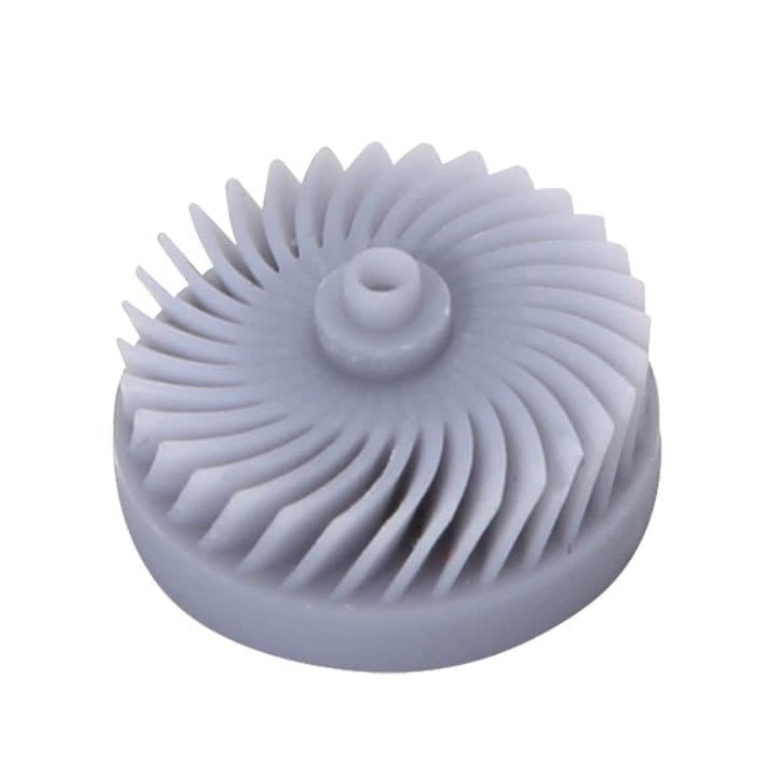

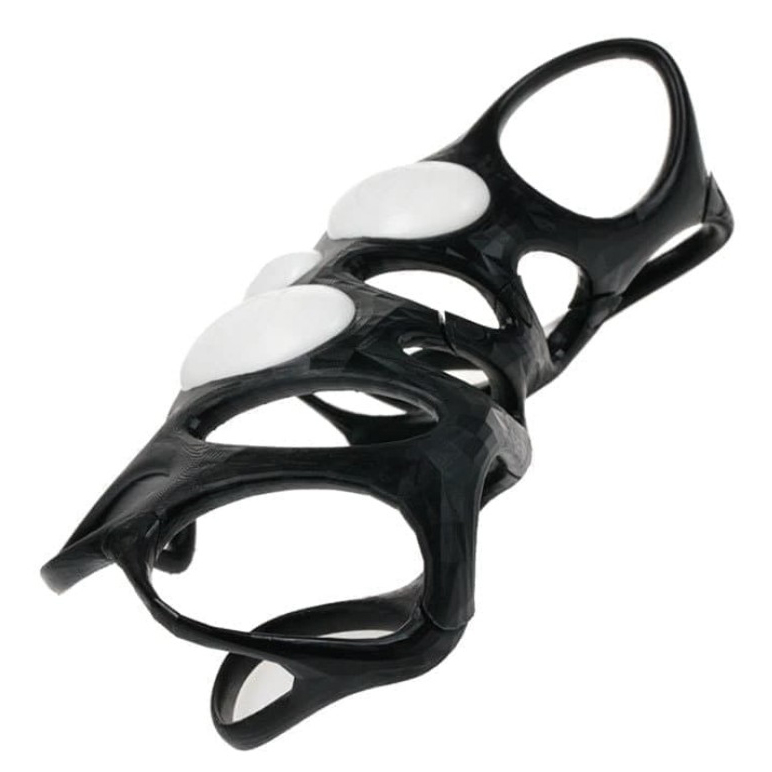

DWSシリーズで出力した造形物です。
写真をクリックすると拡大写真をご覧いただけます。
