What's Casting

鋳造(ちゅうぞう)とは

金属を高温で溶かして液状にし、石膏の型に流し込み冷やして固める製法です。
そうして出来た製品を「鋳物（いもの）」と呼び、石膏型のことを「鋳型（いがた）」と呼びます。
キャスト、キャスティングともいいます。

ロストワックス製法

「ワックス」という、ロウソクのような素材のものを削って形を作ります。
そのワックスを下記の工程で鋳造し、金属に置き換わったものを磨いて完成させます。
１個から受け付けているので、学生様や趣味でたまに作製するというお客様にも多くご利用いただいています。

ワックス原型

湯道を付ける

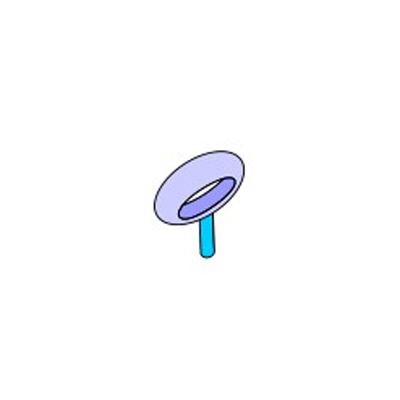

スプルーワックスという、丸線状のワックスを付けます。これは、地金(湯)の通り道になります。

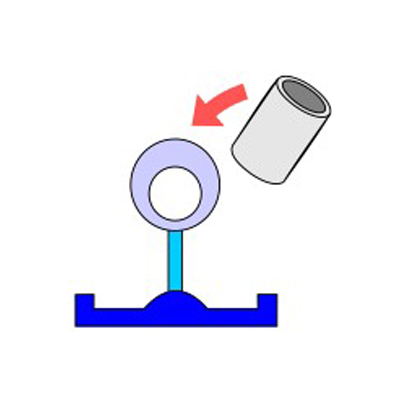

組み立て

ゴム底にワックスをセットし、ステンリング(フラスコ)をかぶせます。

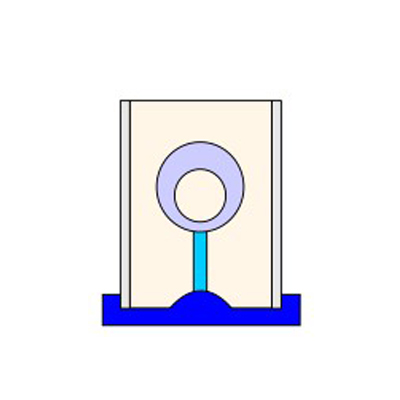

埋没

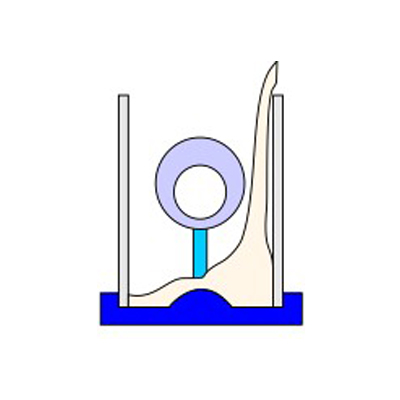

水で溶いた埋没材(石膏)をワックスに直接あたらないように、ゆっくり流し込みます。

満タンにします。

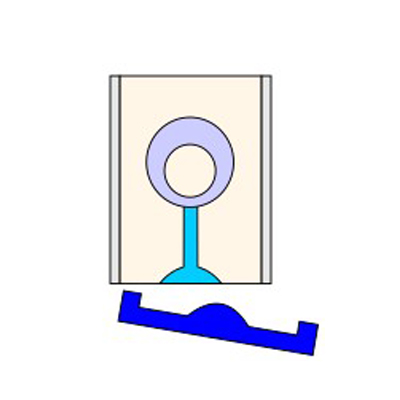

自然乾燥である程度埋没材を乾燥させ、ゴム底を外します。

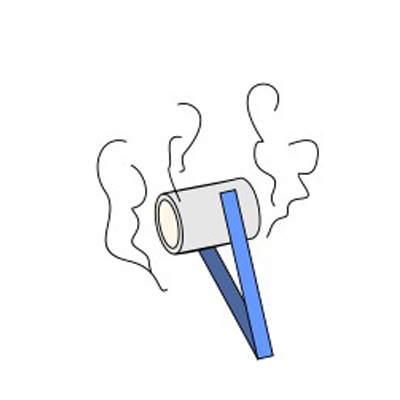

脱泡

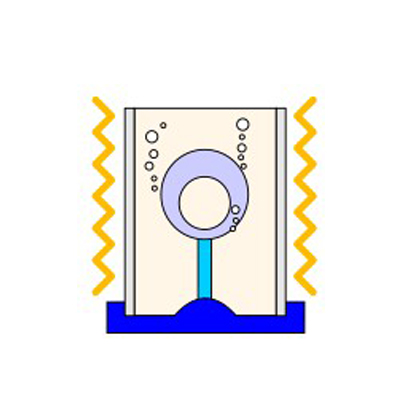

埋没材に含まれている気泡を真空脱泡装置などで取り除きます。

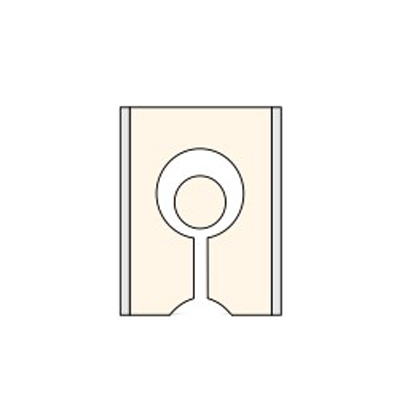

脱ロウ

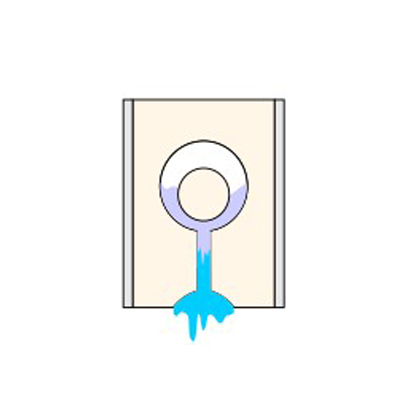

脱ロウでワックスを溶かし出し、埋没材の中を空洞にします。

ワックスと同じ形の空洞ができます。

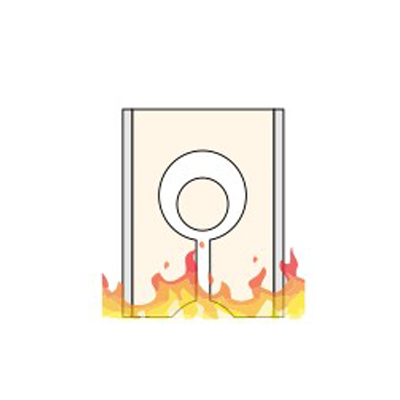

焼成

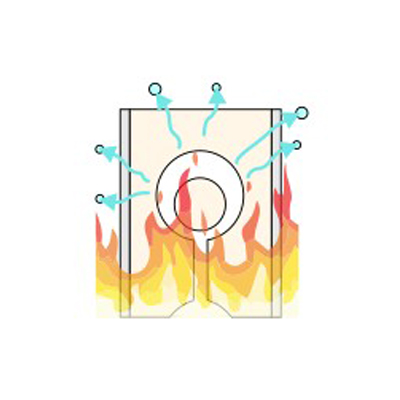

ステンリングごと焼成機に入れ、高温で埋没材を焼き固めます。

石膏が固まったら、鋳造する地金種類に合わせて焼成機の温度を下げていきます。

鋳造機にセット

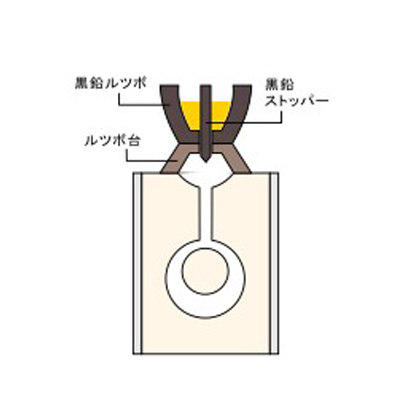

ルツボをセットし、地金が溶解するまで待ちます。

鋳造

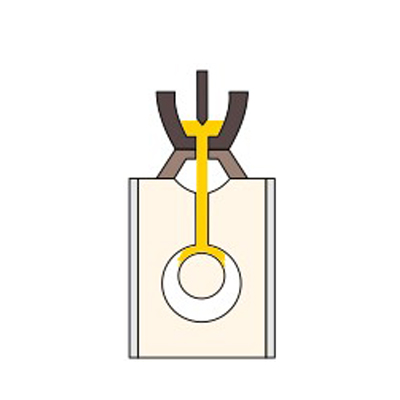

溶解温度に達したらストッパーを上げ、埋没材に地金を流します。

地金が固まったら鋳造機から取り出します。

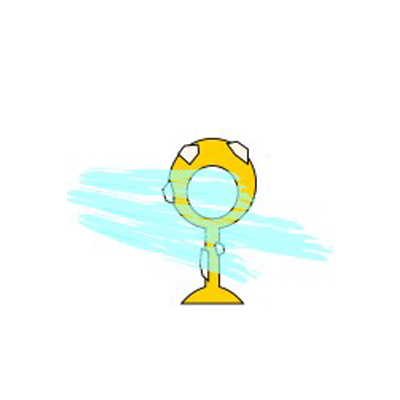

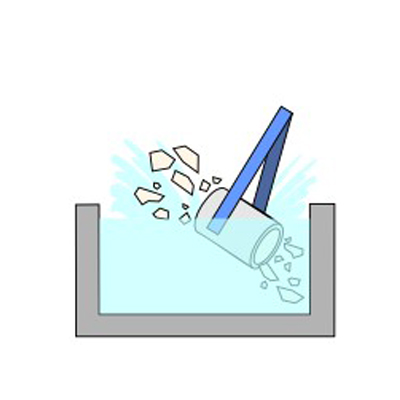

埋没材除去

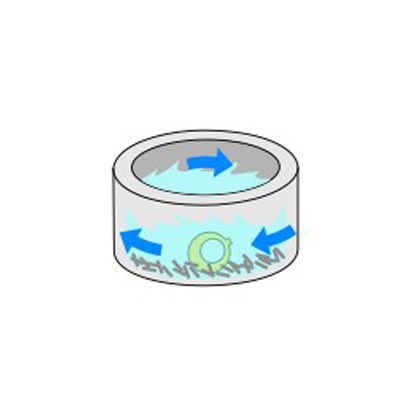

少し放置した後に水に浸け、急激な温度変化により埋没材を崩壊させます。

残った埋没材も除去し、硫酸に浸けて酸化被膜を落とします。

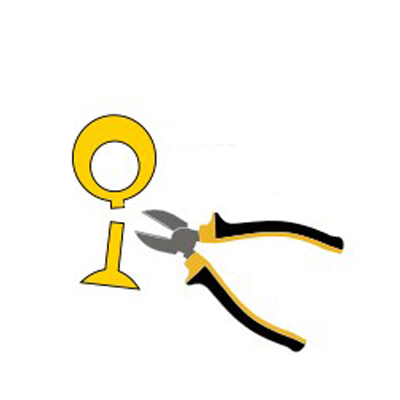

湯道カット

ニッパーで湯道をカットします。湯道をカットした後のでっぱりを「湯口」といいます。

バレル研磨

現段階では白っぽい鋳造品を、バレル研磨処理をして光沢を出します。
※市販品のような光沢を出すには、バフ等で磨く必要があります。

組み立て

ゴム底にワックスをセットし、ステンリング(フラスコ)をかぶせます。

埋没

水で溶いた埋没材(石膏)をワックスに直接あたらないように、ゆっくり流し込みます。

割金(わりがね)

鋳造性を高めるため・硬度を増すため・あるいは色味を変化させるために、純銀や純金・純プラチナなどに他の金属を混ぜます。その混ぜる金属を割金と呼びます。

色味について

鋳造業者によって配合する割金が異なります。割金の割合をご確認の上ご依頼ください。また、バレル研磨の時点では発色していなくても研磨することによって本来の色味が強く出てきます。

強度について

ロストワックス鋳造の地金は、ダイカスト鋳造の地金より密度が小さく弱いです。

真鍮

銅65％／亜鉛35％
黄銅とも呼ばれます。シルバーより安価ですが地金が流れづらく、ス穴やヒビ等のキャスト不良が出やすいため、ご了承の上でご依頼ください。それらが理由で再加工や返品・返金はいたしかねます。 いぶし仕上げをする場合は真鍮専用のいぶし液(カラス)をご使用ください。

SV950（シルバー950、Ag950）

銀95％ / 銅5％
ブリタニアシルバーとも呼ばれます。925より若干軟らかいので、キャスト後に曲げる等の加工をする方向けです。

SV925 （シルバー925、Ag925）

銀92.5％ / 銅7.5％
スターリングシルバーとも呼ばれます。最も一般的なキャスト地金です。硬くて耐久性があり、シルバーアクセサリーは大抵SV925で作られています。

K18YG（18金イエローゴールド）【 K18 (6:4) 】

金75％ / 銀15％ / 銅10％
ジュエリーに適した硬度で、磨き加工などで扱いやすいのでよく宝飾品に使用されます。

K14YG（14金イエローゴールド）【 K14 (5:5) 】

金58.4％ / 銀20.8％ / 銅20.8％
日本での流通量は少ないですが、海外ではK18よりもよく使われています。

K10YG（10金イエローゴールド）【 K10 (5:5) 】

金41.7％ / 銀29.15％ / 銅29.15％
金が少なく銅が多いため、磨くとピンク色がかった薄金色になります。市販品にはK18YGのメッキがかかっていることがありますが、地金自体は薄金色をしています。

 K18PG（18金ピンクゴールド）

金75％ / 銀4.6％ / 銅20％ / 亜鉛0.4％
K18YGよりも銅の割合が多いため、ピンク色が強く発色します。

10PG（10金ピンクゴールド)【 K10 (2:8) 】

金41.7％ / 銀11.7％ / 銅46.6％
K10YGよりも銅の割合が多いため、ピンク色が強く発色します。K18PGよりも柔らかいピンク色です。

K18WG（18金ホワイトゴールド)【 K18WG 】

金75％ / 銀13％ / 銅2％ / パラジウム10％
パラジウムを10％ほど含む為、他の金に比べて硬く、融点も高いです。市販品にはロジウムメッキがかかっていることがほとんどです。

K10ＷG（10金ホワイトゴールド)【 K10 (9:1) 】

金41.7％ / 銀52.3％ / 銅6％
薄い金色をしており、「シャンパンゴールド」と呼ばれている地金と近い色味です（同じではありません）

Pt900（プラチナ900）

プラチナ90％ / パラジウム10％
日常使いに適した硬度で、ほとんどのプラチナジュエリーはこのPt900で作製されています。

Pt900ルテ割り（プラチナ900ルテ割り）

プラチナ90％ / パラジウム8％ / ルテニウム2％
通常のPt900よりも硬いですが、硬い分鋳造性も劣るので、細い・薄いデザインだとキャストの際に最後まで流れきらないことがあります。

Pt950ルテ割り（プラチナ950ルテ割り）

プラチナ95％ / パラジウム3％ / ルテニウム2％
Pt900より軟らかく粘りもあるため、細かったり薄いデザインだとキャストの際に最後まで流れきらないことがあります。
